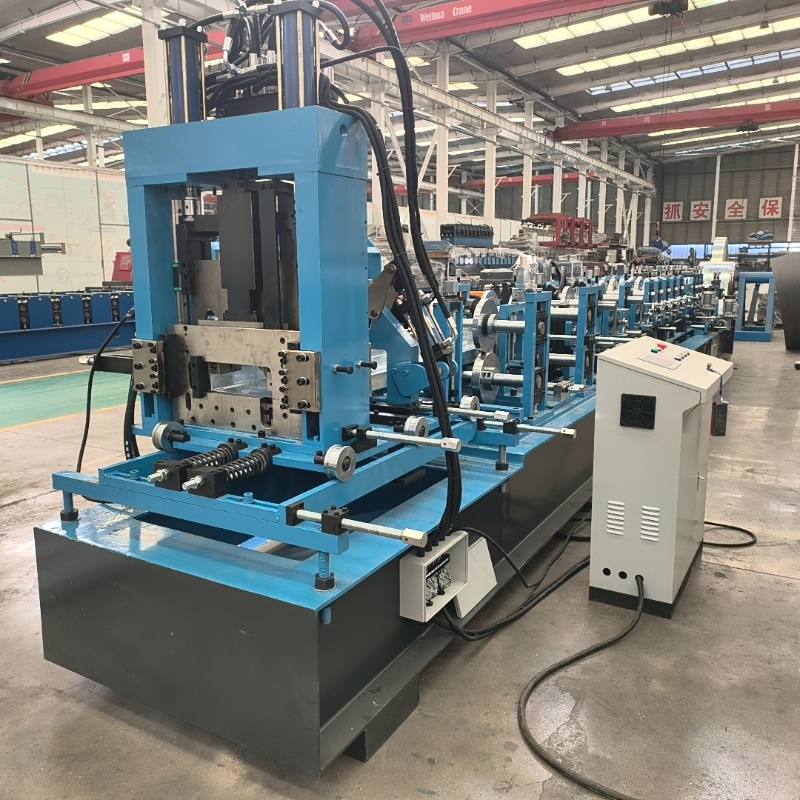

Máquina de correas CZ

Descripción del Producto

Cuando se trata de producción de acero en grandes volúmenes,perfumees la marca preferida paraMáquina formadora de rollos CZcon Electric Mold Change, que ofrece una combinación perfecta de velocidad e integridad estructural. En el panorama de la construcción moderna, el tiempo es la moneda de cambio por excelencia. Los ajustes manuales tradicionales para la producción de correas C y Z ya no son viables para las empresas competitivas. Aquí es donde nuestro avanzadoMáquina formadora de rollos CZcon Electric Mold Change interviene, transformando horas de tiempo de configuración en apenas segundos de precisión automatizada.

Especificaciones del producto:

Materiales aplicables: Banda de acero laminada en caliente Q235 o banda de acero galvanizada laminada en caliente (1,5-3,0 mm)

Parámetros de rendimiento

Material del rodillo:

1.Rodillos principales: Acero para rodamientos GCr15

Rodillos laterales auxiliares: Acero Cr12

Tecnología de procesamiento:Templado de forja + torneado desbaste + tratamiento de enfriamiento (HRC58-60) + torneado de acabado CNC, seguido de pulido y cromado duro

2.Eje principal:

Material:Eje de transmisión del motor: acero 40Cr; Otros ejes de rodillos: acero 45#

Tecnología de procesamiento:Tratamiento de enfriamiento y revenido (HB210-230) + Torneado en desbaste + Rectificado cilíndrico + Pulido de superficies y cromado duro

Máquina principal de formación

Alimentación: Eje guía + Rueda guía

Arrasamiento:3 rodillos superiores + 4 rodillos inferiores + alimentación en dos etapas

Material:45# Acero

Tecnología de procesamiento:Torneado en desbaste + Tratamiento térmico de alta frecuencia (HRC50-55) + Rectificado de acabado cilíndrico + Pulido de superficies y cromado duro

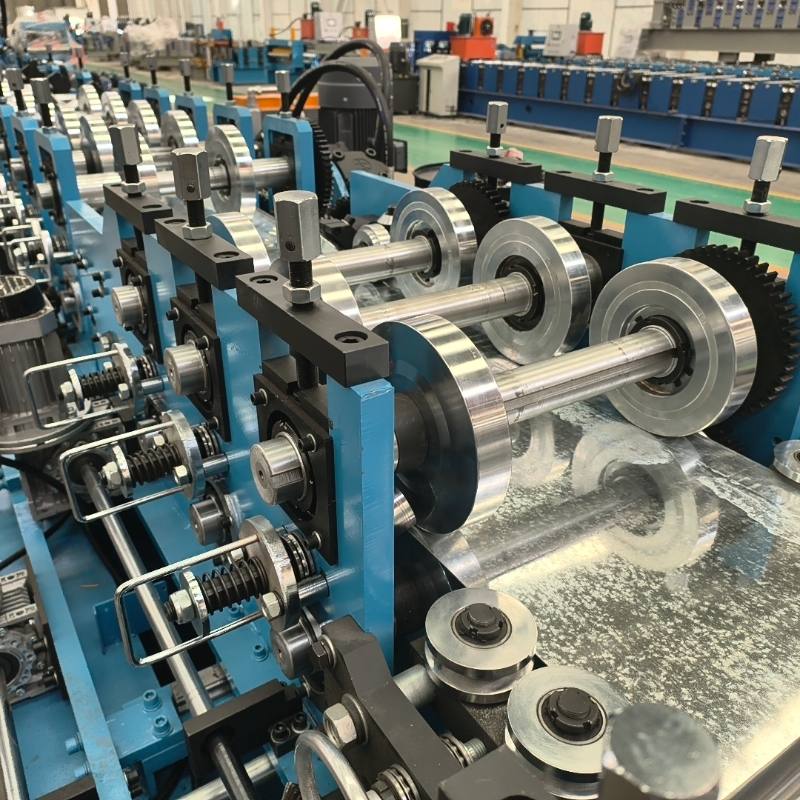

Formación principal:18 estaciones de formado

Equipado con 13 juegos de módulos intercambiables CZ. El cambio se puede completar girando 180 grados y el tamaño de especificación se puede ajustar mediante botones eléctricos.

Prensado de costillas:Costilla recta en línea

Alisado:Enderezador de dos ejes específico para CZ con 10 rodillos + enderezador de dos ejes con 4 rodillos, en total dos unidades de enderezamiento

Alimentación:Equipado con transmisión, accionada por engranajes de eje superior e inferior.

Puñetazos:Perforación de un solo orificio y de dos orificios después del conformado

Opcional con orificios redondos (Φ14 mm, Φ16 mm) y orificios ovalados (28×16 mm, 28×14 mm)

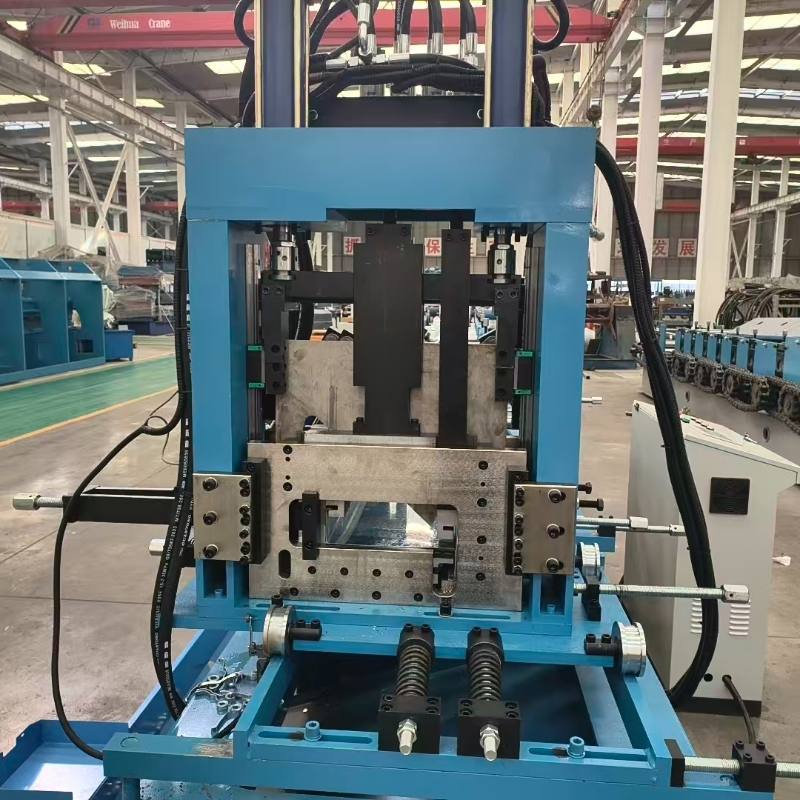

Cizallamiento:Sistema de corte continuo después del conformado, no se requiere cambio de herramienta para el corte, cambio manual de molde

Material del cortador:Acero Cr12

Sistema de control

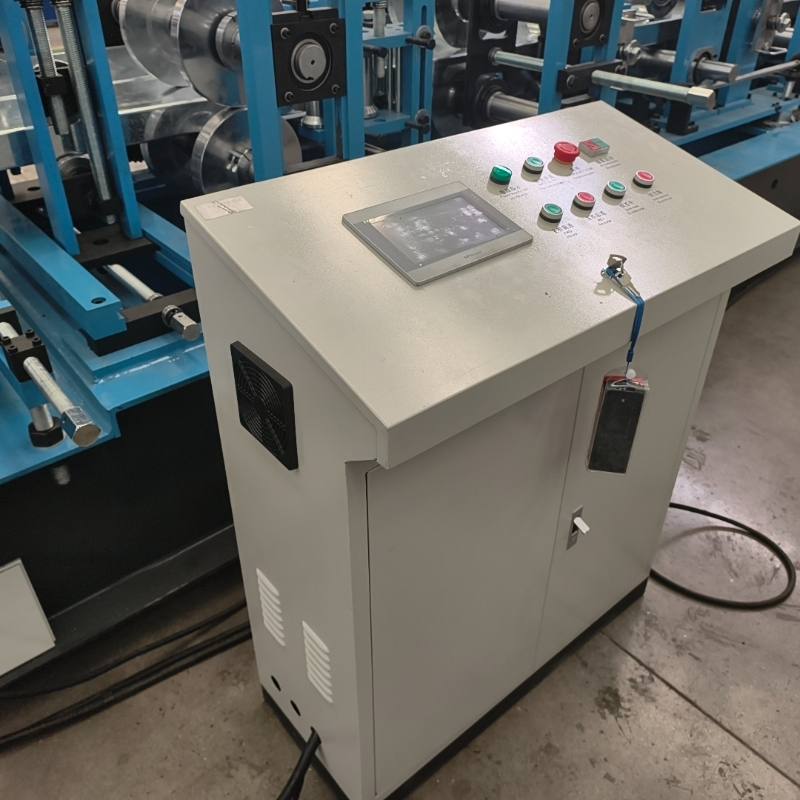

Gabinete de control principal:1 unidad (Enchufe de aviación)
Método de cambio de molde:Cambio de molde eléctrico (tres motores de cambio de molde: 0,75 KW×3)
Caja de distribución de cambio de molde:1 unidad (instalada en el medio del marco)
Controlador externo:1 unidad (facilita el control lento del movimiento hacia adelante y hacia atrás durante la producción y la puesta en servicio)

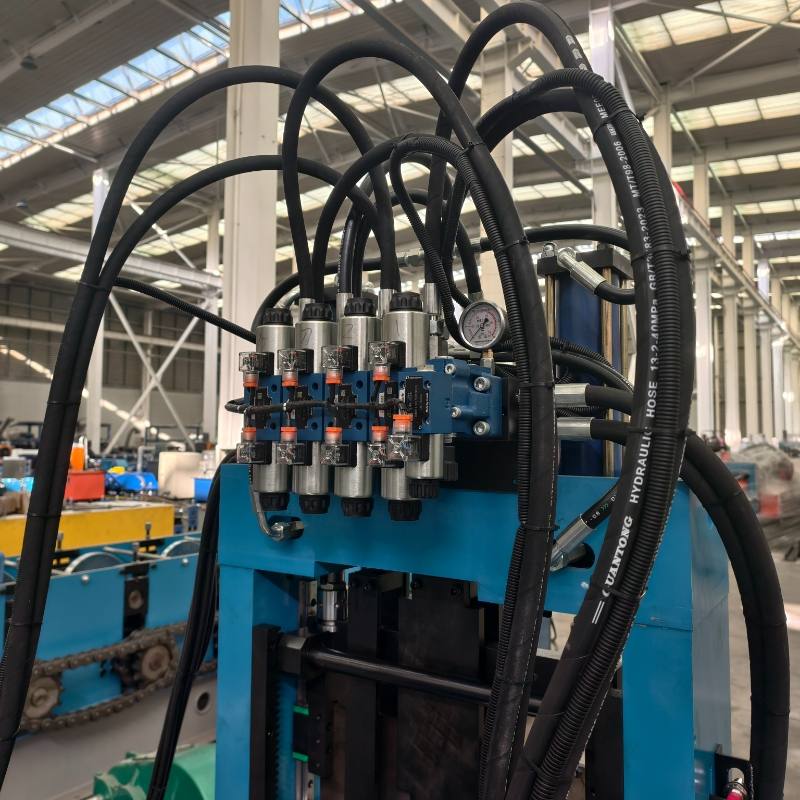

Sistema hidráulico

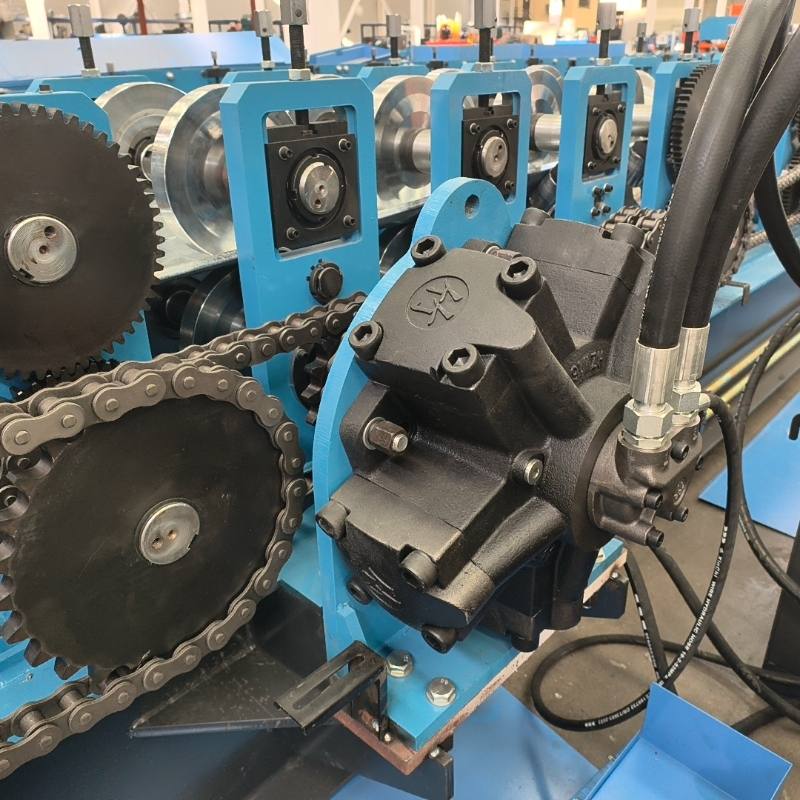

Motor hidráulico:Tipo de biela de pistón externo de cinco estrellas (Ningbo Hanzhu)
Estación Hidráulica:
Potencia de la estación hidráulica:22kW
Capacidad del tanque de aceite:500 litros IV. Capacidad de carga del desenrollador: 5T
Método de ajuste:Apriete hacia afuera central de cuatro enlaces con manivela
Freno:Doble sujeción del husillo

Mesa de soporte de materiales

• Longitud de soporte del material:3m, 2 unidades
• Método de soporte:Marco soldado por canal de acero y ángulo de acero, con rodillos instalados en la superficie.

¿Por qué elegir el sistema de cambio de molde eléctrico Parfu?

La principal ventaja del sistema Parfu reside en su integración inteligente. A diferencia de las máquinas tradicionales que requieren el desmontaje manual de los rodillos, nuestra máquina perfiladora CZ con cambio de molde eléctrico utiliza un sistema de motor controlado por PLC para girar y ajustar las herramientas de formación.

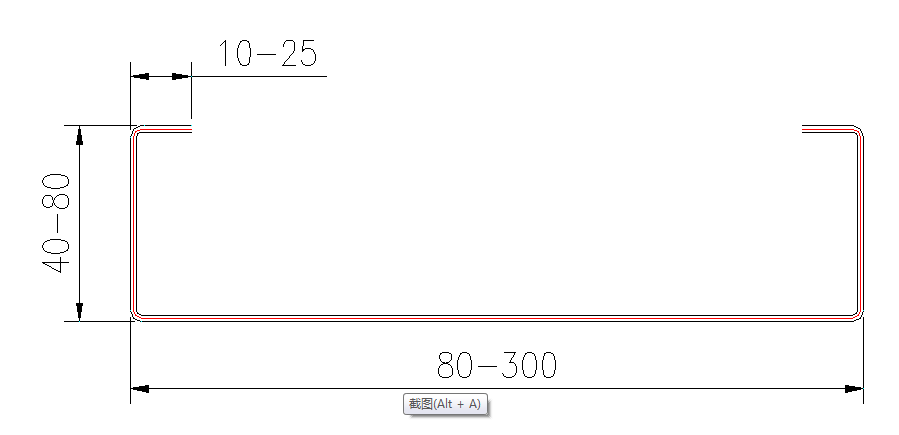

Cambio rápido: Transición entre perfiles C y Z o diferentes tamaños (100 mm a 300 mm) sin levantar una sola llave.
Precisión inigualable: El accionamiento eléctrico garantiza que cada ajuste esté calibrado al milímetro, reduciendo el desperdicio de material.
Seguridad del operador: Al automatizar el cambio de molde, se minimiza el riesgo de lesiones en el lugar de trabajo asociadas con el levantamiento manual de objetos pesados.

Perspectiva de la industria: NuestroMáquina perfiladora de correas CZEstán diseñados para manejar acero galvanizado de alta resistencia a la tracción, lo que garantiza que su producción cumpla siempre con los estándares internacionales de construcción.
