Equipo de columna de archivador

La producción de estas columnas es un proceso preciso. Requiere altos niveles de automatización y precisión. Este archivo El equipo de columna de gabinete transforma láminas de metal planas en perfiles fuertes y uniformes. Esta guía explica el equipo. en detalle. Abarca sus usos, parámetros, ventajas y el proceso completo de fabricación.

Descripción detallada

El equipo de columna para archivadores es un sistema de producción completo. No es una sola máquina. Es una línea integrada de máquinas. Trabajan juntos en una secuencia. El sistema automatiza todo el proceso de conformado. Esto comienza desde un Bobina de acero y termina con una columna terminada.

Esta máquina da forma al metal. Otro Las unidades esenciales soportan el formador de rodillos. Estos incluyen desbobinadores, sistemas de alimentación, estaciones de punzonado y corte. herramientas. Toda la línea está controlada por un controlador lógico programable (PLC) central. Esto asegura la sincronización y precisión.

Componentes clave del sistema:

Desbobinador/Desbobinador: La función de esta unidad es sostener una gran bobina de chapa metálica. También introduce el material en la línea de producción. Muchas de estas unidades incluyen un dispositivo de control de tensión. Esto garantiza un funcionamiento suave y consistente. flujo de materiales.

Unidad de Alimentación y Nivelación: El metal de la bobina es curvado. Esta unidad aplana el metal. Elimina cualquier rizo o imperfecciones. Esto prepara el metal para las siguientes etapas. La alimentación precisa es fundamental para la precisión.

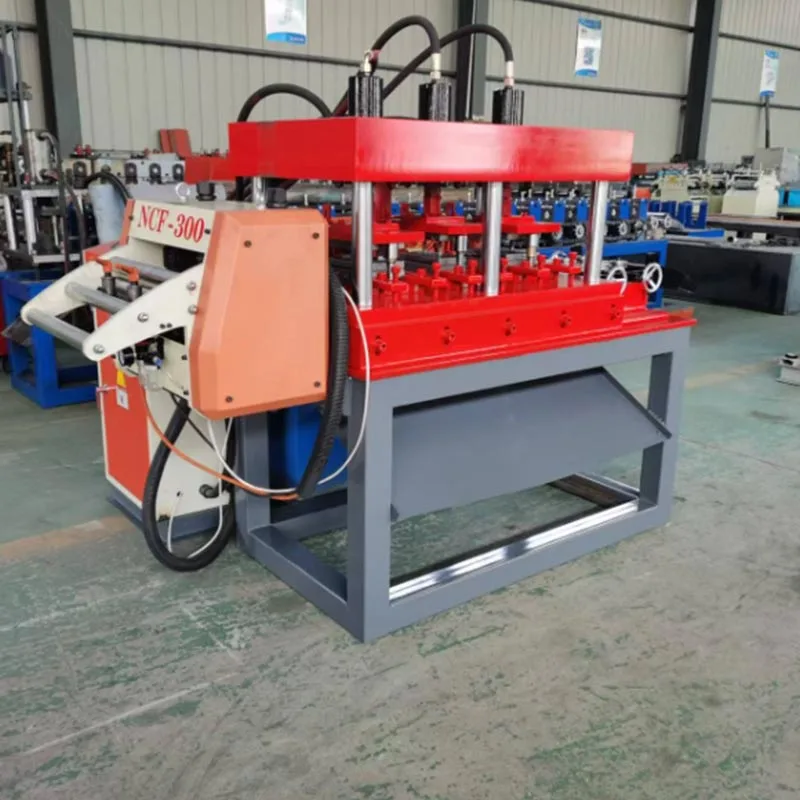

Estación de prepunzonado y entallado: una estación de punzonado hidráulica o servo crea los agujeros y entalladuras necesarios para tornillos, cerraduras o rieles. Lo hace con alta velocidad y precisión, perforando los patrones requeridos en la hoja. metales.

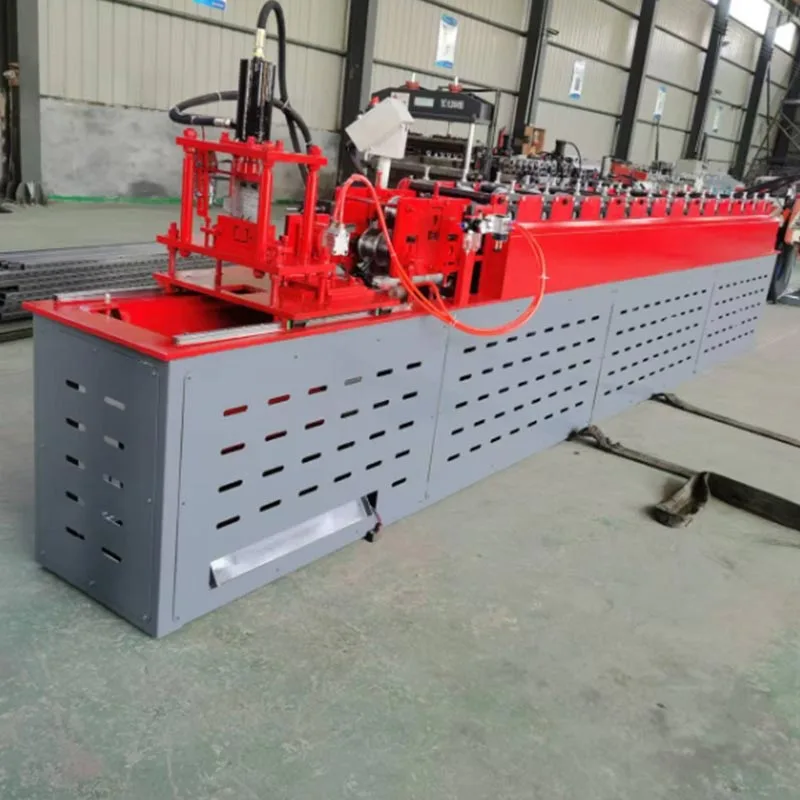

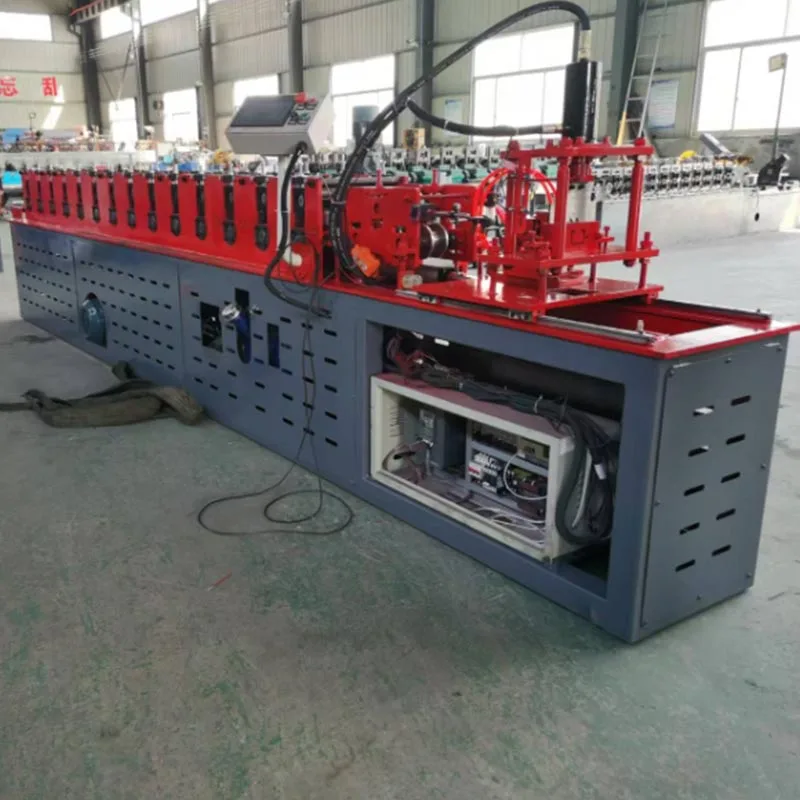

La máquina perfiladora: este es el corazón del equipo. Utiliza una serie de rollos emparejados. estos se llaman soportes perfiladores. Cada soporte dobla progresivamente un poco más el metal. El metal pasa por cada soporte. eso Toma gradualmente el perfil de canal complejo o en forma de U final de la columna del gabinete. Los rollos están hechos de acero para herramientas de alta calidad. Son duraderos y precisos.

Sistema de Corte (Post-Corte o Pre-Corte): Una vez que el metal está completamente formado, se corta a la medida. Esto normalmente se hace con sistema de corte volante. Se desplaza con el perfil formado. Realiza un corte limpio mientras la línea de producción está en marcha. sin parar. Esto garantiza una alta eficiencia.

Transportador de salida y apilador: Una vez que las columnas llegan al final de la línea, un apilador automático las recoge. los organiza en montones ordenados. Esto los prepara para la siguiente etapa de montaje.

Escenarios de aplicación y uso

Este equipo de columna para archivadores está diseñado para la fabricación. Produce componentes específicos para oficina y muebles de almacenamiento.

Escenarios primarios:

Fabricación de Mobiliario de Oficina: Este es el uso más común. Produce columnas para archivadores laterales, armarios de almacenamiento y taquillas. Estos son productos estándar en oficinas de todo el mundo.

Soluciones de almacenamiento industrial: las fábricas y los almacenes utilizan gabinetes de almacenamiento de alta resistencia. Estos gabinetes también requieren fuertes columnas de metal. El mismo equipo puede producirlos. Puede manejar metal de calibre más grueso para mayor resistencia.

Talleres de fabricación de metales: algunos talleres especializados atienden a múltiples industrias. Utilizan este equipo versátil. ellos Puede producir perfiles personalizados para varios clientes. Esto va más allá de los archivadores.

El equipo es esencial para la producción en masa. También es adecuado para series de producción por lotes. permite Los fabricantes pueden responder rápidamente a la demanda del mercado.

Parámetros convencionales

Las especificaciones de este equipo columna Archivador pueden variar. Estos pueden variar según el fabricante y las necesidades del producto. Sin embargo, la mayoría de los sistemas suelen funcionar dentro de parámetros estándar.

Parámetros técnicos clave:

Tipo de material: Los materiales normalmente utilizados son acero laminado en frío (SPCC), acero galvanizado (SGCC) o aluminio.

Espesor del material: Comúnmente maneja metal de 1,0 mm a 2,0 mm. Algunos modelos de alta resistencia pueden procesar hasta 3,0 mm.

Ancho del perfil de la columna: El ancho final formado de la columna. Generalmente entre 50 mm y 150 mm.

Velocidad de la línea de producción: Se mide en metros por minuto. Las velocidades estándar varían de 10 a 25 metros por minuto. El tiempo de producción está determinado por la complejidad del perfil y el número de operaciones de punzonado.

Estaciones de conformado: el número de puestos de perfilado. Una columna de archivador típica requiere de 10 a 16 estaciones. Más Los perfiles complejos necesitan más estaciones.

Potencia del motor principal: La potencia que impulsa la máquina perfiladora. Normalmente oscila entre 7,5 kW y 15 kW.

Sistema de Control: Un PLC con pantalla táctil de Interfaz Hombre-Máquina (HMI). Esto permite una fácil configuración y monitoreo.

Fuerza de Punzonado: La capacidad de la estación de punzonado. Suele oscilar entre 20 y 50 toneladas.

Ventajas clave

Las ventajas son significativas. Esto se compara con el uso de trabajo manual o métodos de fabricación genéricos.

Principales ventajas:

Alta eficiencia de producción: el sistema está completamente automatizado. Funciona continuamente. Produce una columna terminada. cada pocos segundos. Esta velocidad supera con creces el trabajo manual.

Consistencia y calidad excepcionales: cada columna producida es idéntica. El proceso de perfilado garantiza una perfecta uniformidad de forma y dimensiones, asegurando un producto final de mayor calidad.

Costos laborales reducidos: uno o dos operadores pueden gestionar toda la línea de producción. El sistema automatiza los pesados y tareas repetitivas. Esto reduce significativamente la mano de obra necesaria.

Mínimo desperdicio de material: el proceso está altamente optimizado. El punzonado y corte están programados para máxima uso de materiales. Esto reduce los desechos y ahorra dinero.

Gran flexibilidad: se puede ajustar rápidamente. Se producen diferentes perfiles de columna simplemente cambiando el rodillo. herramientas de conformado y el programa PLC. Esto permite a los fabricantes ofrecer una variedad de productos.

Seguridad mejorada para los trabajadores: la automatización reduce la necesidad de que los trabajadores manejen el punzonado y el corte. Esto en gran medida mejora la seguridad.

Resistencia superior del producto: El proceso de perfilado endurece el metal a lo largo de las curvas. Esto resulta en una pieza que es más fuerte que un simple soporte plegado.

Flujo de proceso detallado

El proceso transforma una bobina de metal en una columna terminada. Es totalmente automatizado y fluido.

Paso 1: cargar el material

Se carga una gran bobina de metal en el desenrollador antes de que su extremo libre se introduzca en el nivelador.

Paso 2: aplanamiento y alimentación

La máquina niveladora aplana el metal. Utiliza una serie de rodillos. Luego, un mecanismo de alimentación agarra la hoja. eso empuja el metal hacia adelante a una velocidad constante hasta la siguiente estación.

Paso 3: punzonado de precisión

En la estación de punzonado, una prensa hidráulica con troqueles personalizados perfora todos los agujeros y muescas necesarios. Cada posición está garantizado por el sistema PLC.

Paso 4: El proceso de perfilado

Una lámina plana de metal ingresa a la máquina perfiladora y pasa a través de múltiples soportes de rollos. Con cada puesto, el metal se dobla un poco más. Esta conformación progresiva forma gradualmente el perfil de la columna 3D.

Paso 5: Cortar a medida

El perfil largo sale de la tribuna final. En primer lugar, un sensor activa el sistema de corte de vuelo. El cortador se sujeta el perfil. Moviéndose en sincronía con el material, la cortadora ejecuta un corte cuadrado limpio. Luego se restablece a su posición original.

Paso 6: salida y apilamiento

La columna terminada desciende por el transportador de salida. Un apilador automático recoge las columnas. Los cuenta y forma montones ordenados. Luego, el operador retira las pilas. Están listos para la siguiente etapa, normalmente soldar o montaje final.

El equipo de columna para archivadores muestra la ingeniería industrial moderna. Combina perfectamente el diseño mecánico con control electrónico. Este equipo es la columna vertebral de una producción eficiente de muebles. Ofrece alta velocidad, precisión extrema y excelente rentabilidad.

Invertir en esta tecnología es una decisión estratégica para los fabricantes. Aumenta directamente la capacidad de producción y calidad del producto. Fortalece la competitividad del mercado. Esta automatización permite a las empresas escalar de manera eficiente. eso les ayuda a satisfacer de manera confiable la demanda del mercado global.
