Línea formadora de rollos de acero de color de placa única

Introducción del producto

La línea formadora de rollos de acero de un solo color está diseñada para dar forma a bobinas de acero prepintadas. Los transforma en paneles personalizados para techos y paredes. eso Combina conformado mecánico, control eléctrico y corte hidráulico. Todos los sistemas están integrados en un único, Línea de producción compacta. Este diseño integrado y compacto garantiza que cada hoja terminada cumpla con las dimensiones precisas. estándares, cuenta con una superficie lisa y ofrece una apariencia consistente.

La línea de producción se compone de varias partes clave: desbobinador, guía de alimentación, sistema de perfilado, corte hidráulico. unidad, sistema de control y mesa de salida. Su núcleo emplea rodillos formadores de alta precisión y una transmisión confiable. Mecanismo. Este sistema garantiza un funcionamiento estable y continuo y se puede ajustar fácilmente para diferentes perfiles sin configuración compleja. Su flexibilidad lo hace perfecto tanto para proyectos a gran escala como para fabricación personalizada.

Funciones y aplicaciones

La línea formadora de rollos de acero de color de placa única se aplica ampliamente en múltiples industrias:

En el sector de la edificación y la construcción, esta máquina se utiliza para producir componentes esenciales como tejados. láminas, paneles de revestimiento de paredes y tableros de techo. También es ideal para crear fachadas decorativas para una variedad de estructuras, incluidas plantas industriales, almacenes y edificios comerciales.

Vivienda Residencial: Ideal para estructuras de acero livianas, garajes y casas prefabricadas.

Proyectos de infraestructura: Adecuado para aeropuertos, estaciones de ferrocarril, centros de exposiciones y techados de estadios.

Instalaciones Agrícolas: Aplicado en graneros, galpones y edificios frigoríficos que requieran paneles.

¿Cuáles son las ventajas y características de este producto?

Conformado de alta precisión

Cada rodillo y eje está mecanizado por CNC con un estricto control de tolerancia. El resultado es un moldeado preciso y suave. Calidad superficial sin rayones.

Estructura duradera

El cuerpo de la máquina está construido en acero de alta calidad. Sus soldaduras son excepcionalmente fuertes, lo que efectivamente evita la deformación. Los rodillos están fabricados de acero de alta resistencia, como Cr12 o GCr15. se someten a calor Tratamiento para garantizar la durabilidad a largo plazo.

Operación sencilla

El sistema utiliza un control PLC con pantalla táctil. Los operadores simplemente ingresan los parámetros de corte. La maquina entonces maneja automáticamente el formado y el corte, lo que reduce en gran medida el trabajo manual.

Bajo nivel de ruido y rendimiento estable

La línea de perfilado de acero de placa única utiliza una transmisión por cadena o caja de cambios. Este diseño garantiza una suave movimiento y reduce la vibración. Además, todos los rodamientos y piezas móviles están alineados con precisión. esa alineación mantiene un funcionamiento silencioso durante la producción.

Sistema de corte hidráulico

El dispositivo de corte hidráulico ofrece cortes limpios y precisos. Previene cualquier deformación de los bordes de la chapa. el Las cuchillas están fabricadas con acero moldeado de alta calidad, lo que prolonga significativamente su vida útil.

Eficiencia Energética

Nuestro sistema de propulsión optimizado reduce el consumo de energía y los algoritmos avanzados reducen el funcionamiento en vacío. Esto ahorra directamente en tus gastos de energía y mantenimiento.

Fácil mantenimiento

Su estructura modular simplifica tanto el reemplazo de piezas como los ajustes del sistema. Al mismo tiempo, la lubricación de rutina. y el mantenimiento se puede realizar fácilmente sin necesidad de desmontarlo.

Parámetros técnicos

Descripción del artículo

Tipo de material Acero revestido de color, acero galvanizado, placa de aluminio y zinc
Espesor del material 0,3 – 0,8 mm
Ancho del material 1000 – 1250 mm (personalizable)
Velocidad de formación 10 – 20 m/min
Estaciones de rodillos 13 – 20 grupos (según perfil)
Material del rodillo Acero de alta calidad (Cr12 / GCr15) con cromado duro
Diámetro del eje 70 – 80 mm
Potencia del motor principal 5,5 – 7,5 kW
Potencia de corte hidráulica 4 kW
Sistema de Control PLC con pantalla táctil (Delta / Siemens / Schneider opcional)
Tipo de corte Postcorte hidráulico, control automático de longitud
Dimensión (L×W×H) Aprox. 8,5 mx 1,6 mx 1,5 m
Peso total Alrededor de 5,5 toneladas
Voltaje 380 V, 50 Hz, trifásico (personalizado disponible)

Detalles del producto

1. Desenrollador

En el sistema se utiliza un desenrollador manual o hidráulico. Sujeta y desenrolla la chapa de acero. Esto proporciona una estabilidad alimentación y evita daños a la bobina durante el funcionamiento.

2. Sistema de alimentación y guía

Equipado con un dispositivo de alineación de precisión para garantizar que el material ingrese correctamente a los rodillos. Lado ajustable Las guías evitan la desviación de la hoja, mejorando la precisión del formado.

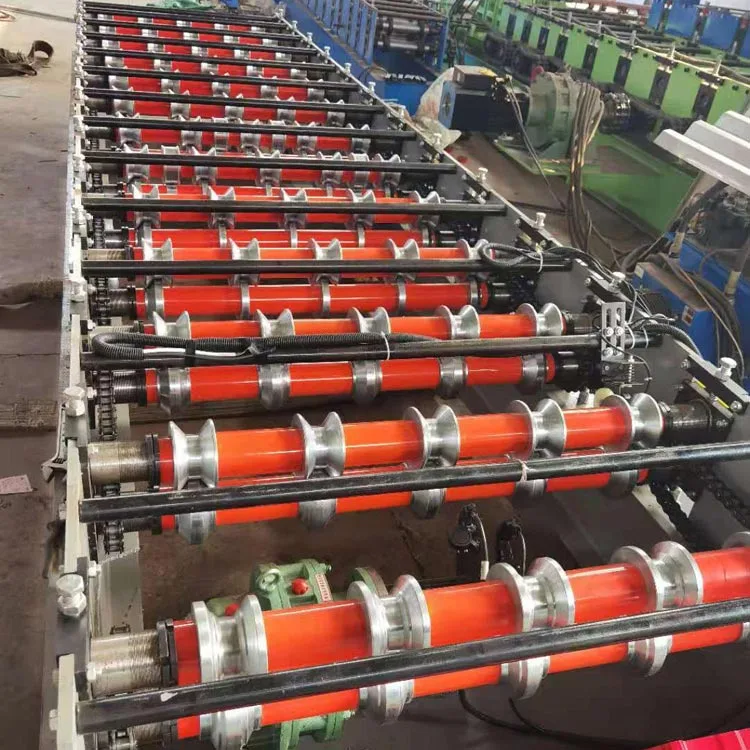

3. Sistema perfilador

El corazón de la línea perfiladora de acero de color de placa única es su sistema de perfilado. Este proceso se realiza paso paso a paso para crear el perfil final. Cada estación está perfectamente alineada con la siguiente. Mantienen una presión uniforme. en todas partes. Esto asegura un producto perfecto, libre de cualquier distorsión.

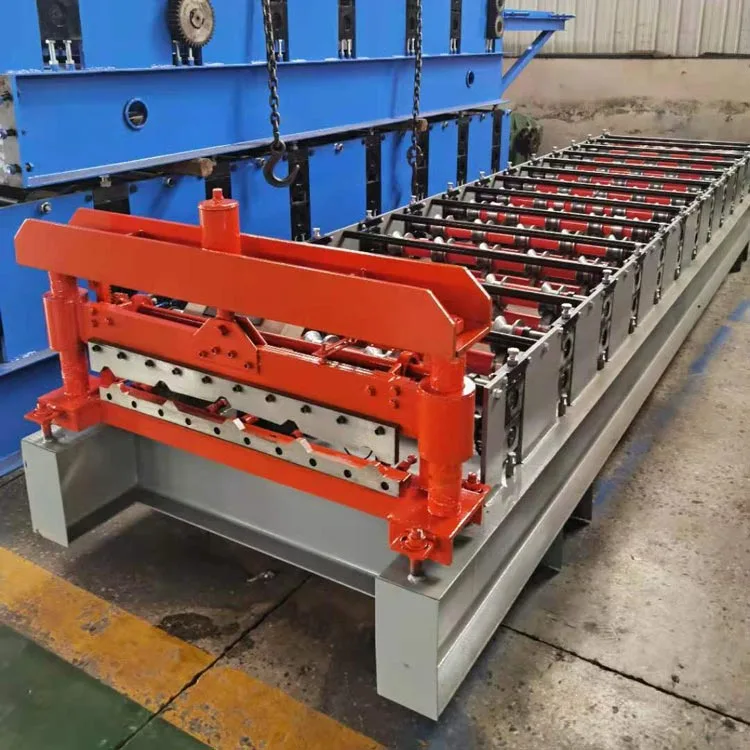

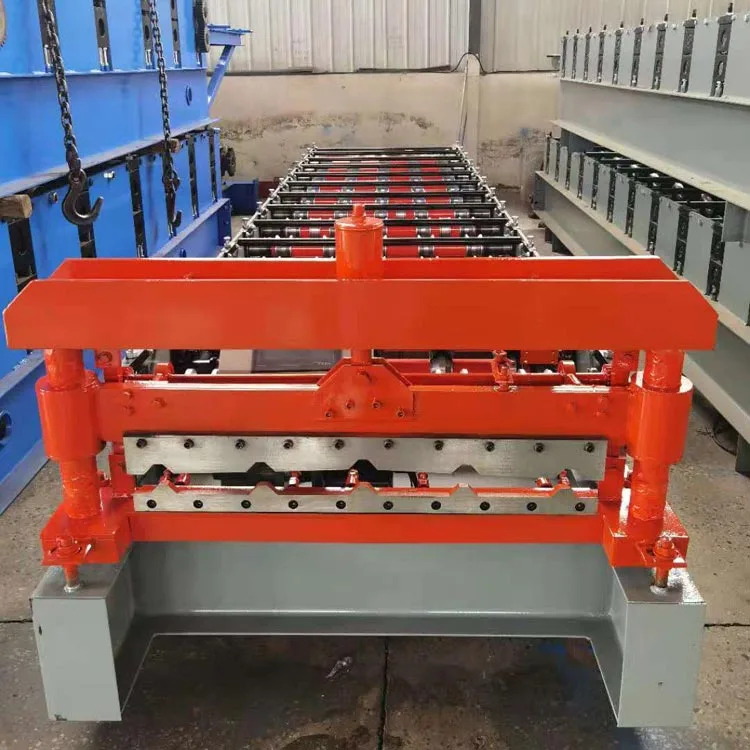

4. Unidad de corte hidráulica

Después del formado, los paneles se cortan automáticamente a la longitud preestablecida. La cuchilla hidráulica se mueve rápidamente y Precisamente, asegurando un borde limpio. El marco de corte está fabricado de acero macizo para garantizar la estabilidad a largo plazo.

5. Sistema de control

Los operadores utilizan la pantalla táctil intuitiva del PLC para configurar parámetros clave como longitud, cantidad y retraso de corte.

6. Tabla de resultados

Los paneles terminados se deslizan sobre la mesa de salida, listos para empacar. La superficie tratada los protege de arañazos. y doblarse.

Garantía de rendimiento y calidad

Sometemos cada unidad a rigurosas pruebas previas a la entrega. En primer lugar, cada máquina se somete a una serie de pruebas, que incluyen inspecciones de precisión y comprobaciones hidráulicas. Luego, nuestros técnicos calibran todos los sistemas eléctricos para un rendimiento estable. También garantizan que todas las piezas móviles estén completamente lubricadas. Cada máquina está certificada para cumplir con los estándares internacionales antes de su envío. También podemos adaptar el equipo a sus necesidades específicas.

Embalaje y entrega

Cada máquina se somete a estrictas pruebas previas al envío. Esto incluye controles de precisión del conformado y del sistema hidráulico. inspecciones. Todos los sistemas eléctricos y de control están calibrados. Esto asegura un funcionamiento estable. Las piezas mecánicas son lubricados y ajustados al estado óptimo. Cada producto cumple con los estándares internacionales. También ofrecemos personalización. para adaptarse a sus requisitos específicos.

Servicio postventa

Brindamos soporte técnico completo. Esto incluye guía de instalación y capacitación del operador. También recibirás Consultoría de mantenimiento de por vida. Estamos listos para enviar ingenieros al extranjero para recibir soporte. Los clientes a largo plazo reciben repuestos piezas a precio de coste. Para obtener asistencia inmediata, nuestro servicio en línea proporciona una resolución rápida de cualquier problema.

La línea formadora de rollos de acero de un solo color es una solución confiable y eficiente. Está diseñado para Fabricantes de paneles para techos y paredes. Su tecnología garantiza un control fiable y una estructura sólida. esto La combinación ofrece un rendimiento constante y productos de alta calidad. La máquina es rentable y adaptable. eso encaja perfectamente tanto en talleres pequeños como en grandes líneas de producción. Para empresas que buscan durabilidad, eficiencia y Equipo de fácil mantenimiento, es la opción ideal para la construcción moderna.
