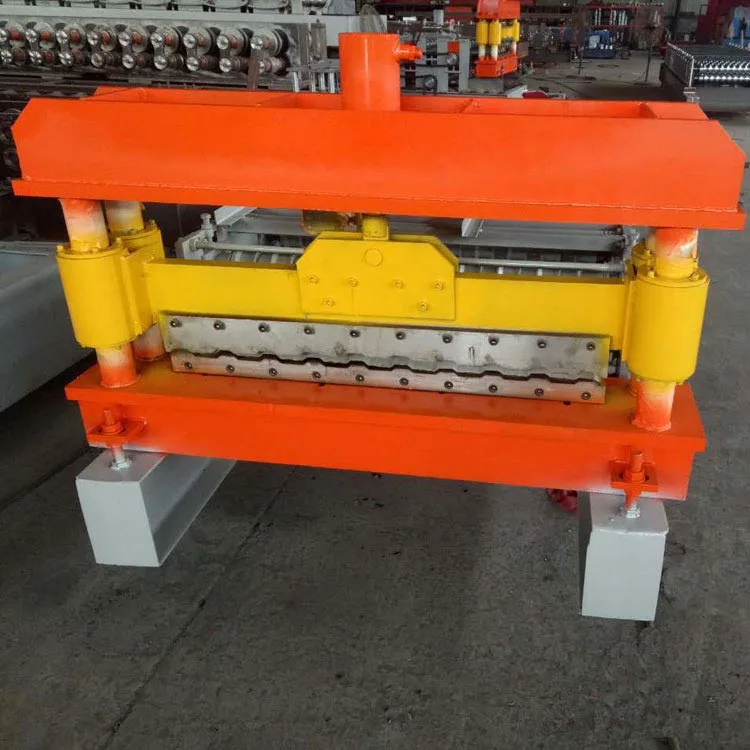

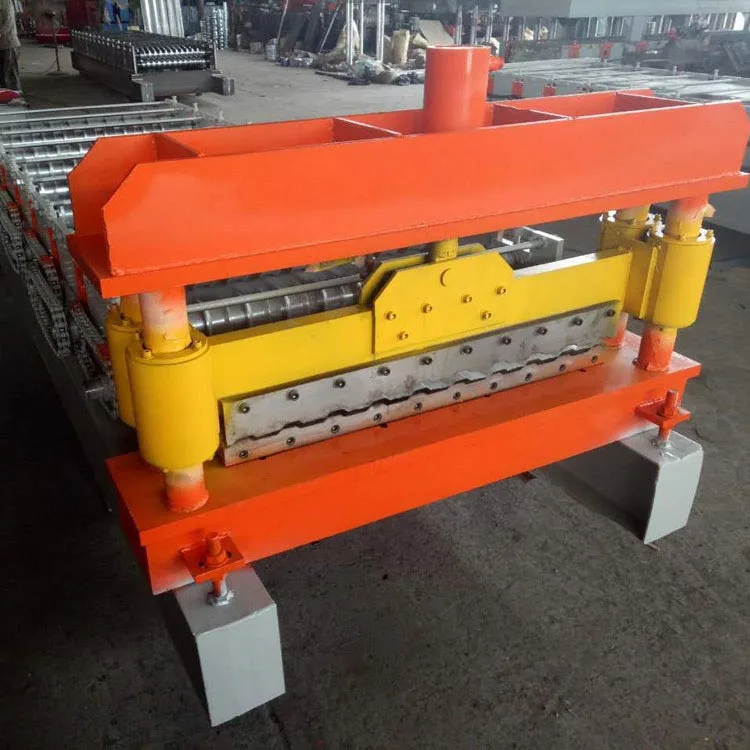

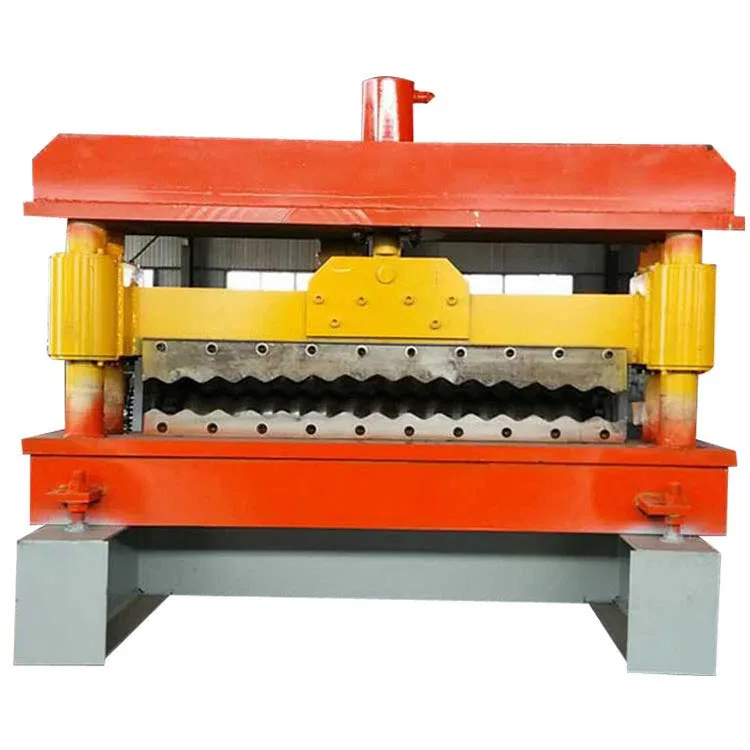

Máquina formadora de rollos de acero de color corrugado 850

Introducción del producto

La máquina formadora de rollos de acero de color corrugado 850 transforma bobinas de metal planas y en bruto, como las galvanizadas prepintadas. acero, aluminio o acero inoxidable, en el clásico perfil ondulado de 850 láminas corrugadas. Esto se hace en un solo proceso continuo y automatizado.

El "850" en el nombre generalmente significa que la hoja final tiene un ancho de cobertura efectivo de aproximadamente 850 mm. Este es un Perfil popular y versátil utilizado ampliamente para techos y revestimientos.

Esta Máquina es más que una simple formadora; es un sistema completo. esto El sistema integra múltiples funciones. Realiza desenrollado, nivelación de precisión y perfilado. También maneja corte y apilado automático. Un PLC central controla todo el proceso. El sistema está diseñado para fabricantes. y proveedores de materiales. Satisface la necesidad de un alto rendimiento. Garantiza una calidad constante. Minimiza las operaciones tiempo de inactividad.

Descripción detallada

Esta máquina formadora de rollos de acero de color corrugado 850 combina una mecánica robusta con controles inteligentes. su La operación avanza a través de distintas etapas. Cada etapa está orquestada con precisión.

A. El proceso central: perfilado

El núcleo de la máquina es la estación de perfilado. Esta estación contiene una serie de rollos emparejados. Cada rollo es sostenido por un eje fuerte. Cada juego de rodillos dobla progresivamente la tira hasta darle la forma corrugada. esto El método de conformado en frío evita estirar o adelgazar el metal. Normalmente, entre 12 y 18 o más etapas garantizan un perfil que es tanto dimensionalmente preciso como consistente.

B. Componentes del sistema integrado

Decoiler: Aquí comienza el proceso de producción. Un desbobinador de alta resistencia sostiene la bobina grande de materia prima. Tiene un Mandril motorizado y freno para controlar el desenrollado y mantener la tensión.

La guía de entrada y los rodillos de arrastre forman el punto de entrada. Su función es guiar la tira de metal hacia el nivelador y suministrar la potencia motriz inicial.

Máquina niveladora: El metal se alisa perfectamente antes de formarlo. Una máquina niveladora utiliza múltiples rodillos para enderece la culata enrollada. Esto garantiza que entre una hoja plana en el formador, lo cual es fundamental para el producto final. calidad.

Estructura principal de perfilado: Esta estructura resistente y pesada tiene una función principal: soportar rígidamente todas las estaciones de perfilado. Está construido para soportar fuerzas elevadas. Esta construcción robusta garantiza que todos los componentes permanezcan en perfecta alineación.

Sistema de corte: Existen dos tipos principales:

Sistema de corte volante: este sistema es estándar para trabajos de alta velocidad. El cortador iguala la velocidad de la hoja y hace un corte preciso. Luego regresa a su punto de partida. Este movimiento sincronizado permite el funcionamiento continuo de la línea.

Estación hidráulica y energía: Su función es suministrar energía hidráulica. Esto alimenta la cortadora y todos los demás sistemas hidráulicos. componentes en toda la máquina.

Gabinete de control PLC y pantalla táctil: este es el cerebro de la máquina. El PLC automatiza y coordina todos componentes. La pantalla táctil permite a los operadores configurar parámetros (como la longitud y la velocidad de la hoja), monitorear la máquina y solucionar problemas. A menudo realiza un seguimiento de los datos de producción.

Transportador de salida y apilador automático: el apilador automático transforma las hojas terminadas en pilas ordenadas y contadas. Esta automatización perfecta permite el flejado y el envío inmediatos. El proceso reduce significativamente el trabajo manual. salvaguardando el acabado del producto.

Escenarios de aplicación

La máquina formadora de rollos de acero de color corrugado 850 fabricada por esta máquina es un material de construcción fundamental. ellos son fuertes, duraderos y rentables, lo que los hace útiles en muchas áreas:

Edificios industriales y comerciales: este producto se usa comúnmente en edificios industriales y comerciales. Estos Las láminas son un material ideal para techos y paredes. Se utilizan en fábricas, almacenes, talleres y grandes tiendas. Las láminas son fuertes y pueden abarcar largas distancias.

Edificios Agrícolas: Es adecuado para graneros, silos y otras estructuras agrícolas, con un perfil que promueve Escorrentía eficiente del agua de lluvia.

Techos residenciales: estas láminas se utilizan a menudo para casas, cobertizos y diseños arquitectónicos modernos. Proporcionan un techo que sea duradero y atractivo.

Estructuras temporales: ideales para oficinas en obras de construcción, refugios temporales y cercas, gracias a su rápido instalación y durabilidad.

Proyectos de renovación: comúnmente se utiliza para colocar un techo nuevo y duradero sobre uno antiguo existente.

Usos especializados: Estas hojas se pueden especificar para industrias especializadas. Con materiales como aluminio o acero inoxidable y recubrimientos adecuados, satisfacen las necesidades de las plantas de procesamiento de productos químicos y alimentos.

Parámetros clave

Las especificaciones pueden variar según el fabricante, pero una máquina típica de alto rendimiento tendría los siguientes parámetros:

¿Cuáles son las ventajas de este producto?

Sea dueño de la ventaja competitiva con Machine. Así es como esta inversión te brinda una ventaja:

Alta eficiencia y automatización: el proceso está completamente automatizado desde el desenrollado hasta el apilamiento. Un solo operador puede gestionar toda la línea. Esto da como resultado una producción masiva con costos laborales muy bajos.

Calidad y consistencia superiores del producto: Primero, se le da forma al metal en múltiples etapas. Entonces, nuestros rodillos de precisión terminar el trabajo. El resultado: láminas perfectamente uniformes y exactamente iguales. Las láminas están libres de distorsiones y daños en la superficie. Esta calidad constante aumenta el valor de mercado del producto final.

Flexibilidad notable: las herramientas de cambio rápido le permiten diversificar su línea de productos con una sola máquina. Conoce cualquier mercado demanda al instante, con un PLC que ajusta la longitud de la hoja y la salida cuando se le ordena.

Importantes Ahorros de Material: El proceso es altamente eficiente. Mediante ingeniería de precisión, la máquina elimina residuos procedentes de métodos manuales para aprovechar al máximo cada materia prima.

Durabilidad y bajo mantenimiento: utilizamos componentes de primera calidad y rodillos cromados endurecidos. Este robusto La construcción está construida para soportar años de servicio con muy poco mantenimiento.

Seguridad operativa mejorada: guardas de seguridad integradas y paradas de emergencia protegen a los operadores, mientras que la automatización limita su contacto con las piezas móviles. Juntas, estas características crean un lugar de trabajo mucho más seguro.

Excelente retorno de la inversión (ROI): obtiene un alto rendimiento, bajos costos laborales, desperdicio mínimo y calidad constante. Esto ofrece un rápido retorno de su inversión. También establece una base para una rentabilidad sólida y duradera.

Detalles críticos y características de diseño

En la máquina formadora de rollos de acero de color corrugado 850, los detalles clave dan forma directamente al rendimiento, la durabilidad y calidad del producto.

Diseño y fabricación de rodillos: Los rodillos formadores realizan un recorrido preciso. Comenzando como acero de aleación de alta calidad, Están mecanizados mediante CNC, tratados térmicamente para lograr una dureza extrema, luego rectificados con precisión y cromados. Esto asegura resistencia superior al desgaste, una larga vida operativa y un acabado perfecto y sin rayones en la lámina.

Conjunto de eje y cojinete: Se utilizan ejes de acero sólido de alta resistencia. Se combinan con alta precisión, Rodamientos de rodillos cónicos de alta resistencia. Este diseño elimina la deflexión bajo carga. Garantiza una perfecta alineación del rollo. y resiste el funcionamiento continuo.

Construcción robusta de la estructura principal: La estructura principal está construida con placas de acero gruesas y completamente soldadas en una sola, Estructura rígida, que garantiza una estabilidad inquebrantable. Esta estabilidad es crucial para mantener la precisión durante el proceso de formación.

Sistema de control avanzado: en el núcleo hay un PLC y una HMI inteligentes. Este sistema permite el seguimiento proactivo de velocidad y rendimiento, mientras que sus herramientas de diagnóstico lo guían hacia los problemas, minimizando el tiempo de inactividad.

Sistema de corte volador de precisión: el sistema de corte hidráulico o servoaccionado se sincroniza perfectamente con el movimiento de la hoja. Utiliza un movimiento lineal guiado para lograr un corte cuadrado y limpio en todo momento. Esto da como resultado rebabas mínimas.

Sistemas auxiliares: Son los detalles como guías de desenrollado ajustables, control de tensión y rodillos antirrayas los que definir una máquina bien diseñada.

Facilidad de mantenimiento: El mantenimiento es sencillo. Los puntos de engrase son fácilmente accesibles, los componentes se intercambian de forma modular y una documentación clara le guiará en cada paso del camino.
