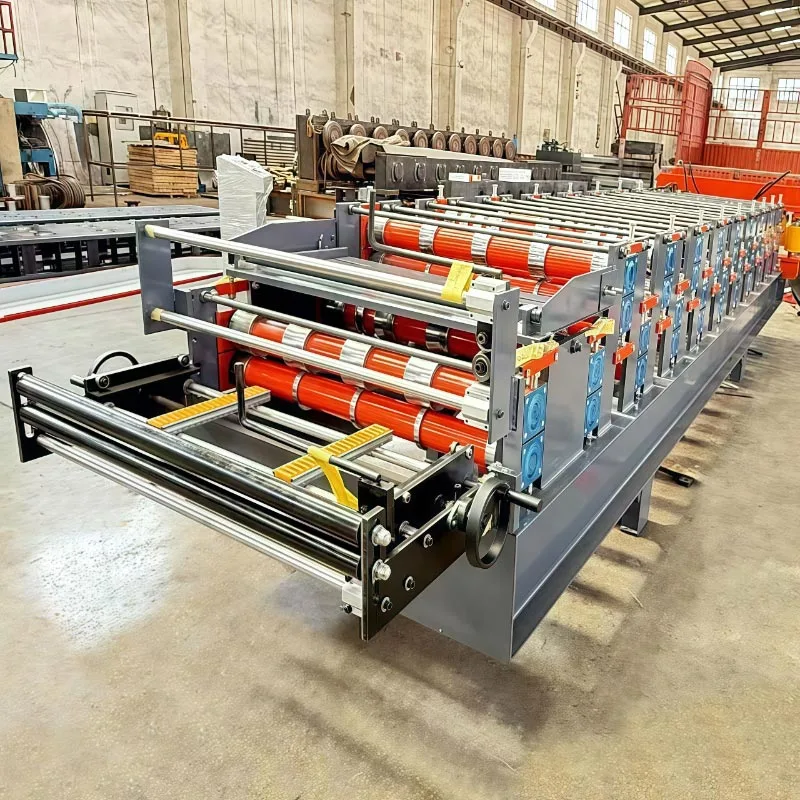

Máquina formadora de rollos de acero de color 900/1080

Diseñada para un rendimiento superior, esta máquina formadora de rollos de acero de color 900/1080 establece un alto estándar de eficiencia y precisión en el sector de materiales de construcción. Funciona con bobinas de acero galvanizado prepintado, también conocido como color acero. En un proceso suave y continuo, transforma estas bobinas en resistentes, duraderas y visualmente atractivas. paneles de construcción.

Diseñado para proyectos industriales a gran escala y fabricantes de techos especializados, este sistema integra múltiples funciones en una línea. Realiza desenrollado, perfilado, corte de precisión y apilado automático. la maquina Cambia fácilmente entre formatos de perfil de 900 mm y 1080 mm, lo que proporciona una flexibilidad operativa excepcional. esto La versatilidad permite que una línea de producción satisfaga diversas necesidades arquitectónicas y demandas cambiantes del mercado. La máquina cuenta con un marco resistente y está guiada por un sofisticado sistema de control PLC. esto El diseño robusto garantiza productos consistentes y de alta calidad. También minimiza el desperdicio de material y ofrece una fuerte retorno de la inversión maximizando la productividad y reduciendo los costos laborales.

Descripción detallada

La máquina formadora de rollos de acero de color 900/1080 es un sistema completo y sincronizado. Cada componente es esencial, trabajando juntos para transformar una bobina en bruto en un panel terminado y de alta calidad.

Componentes principales y flujo de trabajo:

Guía de alimentación y desenrollador:
La producción comienza en el desbobinador de servicio pesado. Maneja de forma segura grandes bobinas de acero de hasta 5 toneladas. Un opcional El brazo hidráulico permite una carga segura y eficiente de la bobina. Para la etapa de formación, una mesa guía de entrada es fundamental. eso posiciona la chapa con perfecta alineación, evitando la deriva lateral y cualquier deformación resultante del material.

Unidad de Nivelación y Alimentación:
Esta etapa crítica consta de una serie de rodillos niveladores que eliminan cualquier curvatura o curvatura inducida por el bobinado. imperfecciones de la chapa de acero. Esto asegura que el metal esté perfectamente plano antes de formarse. Esto es fundamental para lograr preciso dimensiones y un aspecto impecable en el panel final.
Un sistema servoaccionado introduce la hoja en la formadora de rodillos con gran precisión. El PLC controla la longitud de corte. esto significa que cada panel se produce con la longitud exacta que necesita.

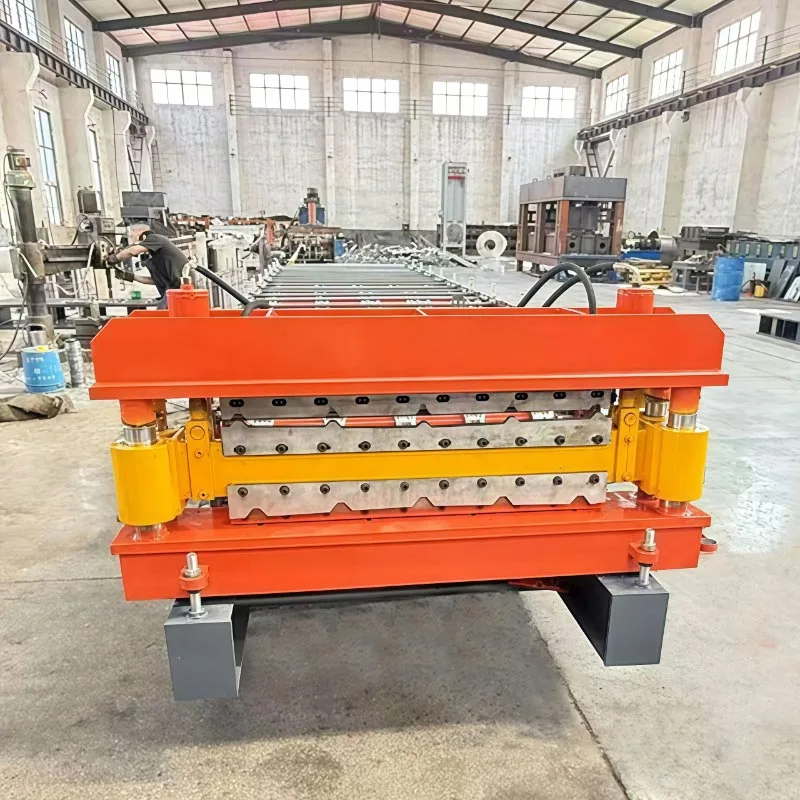

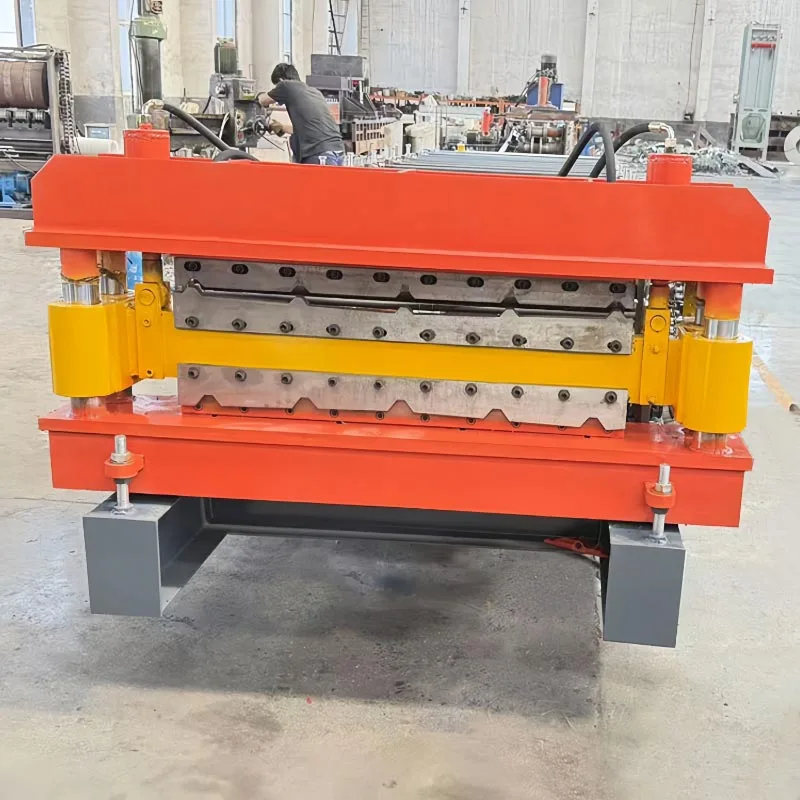

Estación de perfilado:
Esta estación de formación es el corazón de la máquina. Utiliza de 16 a 22 soportes (para este perfil) de acero endurecido. rollos. Cada rollo está cuidadosamente diseñado y colocado para crear el perfil perfecto.

Cada juego de rollos dobla progresivamente la lámina plana, milímetro a milímetro, hasta obtener el panel final 900/1080. perfil. Los engranajes de alta precisión están alojados en una caja de cambios reforzada y giran en un baño de aceite. Esto garantiza una experiencia suave, potente y y funcionamiento silencioso y al mismo tiempo garantiza una larga vida útil.

Sistema de control PLC y HMI:
Toda la línea de producción está gestionada por un Controlador Lógico Programable (PLC). El operador interactúa con el sistema a través de un panel de pantalla táctil de interfaz hombre-máquina (HMI) fácil de usar.
Desde esta pantalla, los operadores pueden establecer la longitud deseada del panel, la cantidad de producción, la velocidad de corte y otros parámetros. El sistema calcula automáticamente secuencias de operación óptimas y almacena recetas para diferentes trabajos.

Sistema de corte de precisión:
Una vez que la hoja está completamente formada, viaja a la unidad de corte. Se dispone de un sistema de corte volante giratorio de alta velocidad. empleado. El cortador volante sincroniza, corta y reinicia sin detener la línea. Se mueve con el panel, asegura una limpieza y corte sin rebabas y vuelve a comenzar inmediatamente para el siguiente ciclo. elimina las pausas de producción y drásticamente aumenta la producción.

Transportador de salida y apilador automático:
En la etapa final, unos rodillos motorizados transportan los paneles terminados. A continuación, un sistema de apilamiento automático organiza la salida, contar paneles y crear paquetes perfectamente organizados para su eliminación.
Este proceso automatizado elimina la manipulación manual y evita rayones en la superficie. Luego prepara paquetes para flejado y envío, lo que reduce significativamente los costos laborales.

El perfil 900/1080:

Esta máquina formadora de rollos de acero de color 900/1080 produce paneles de fijación oculta de alto rendimiento. El "900" y el "1080" en su nombre hace referencia al ancho de cobertura del panel en milímetros. El perfil formado está diseñado con varias claves. ventajas:

Fijación oculta: los sujetadores están discretamente ocultos debajo de los paneles superpuestos, lo que da como resultado un perfil suave y moderno. y resistencia mejorada a la intemperie.

Costillas altas: Los paneles cuentan con nervaduras profundas y estructuralmente rígidas que brindan una capacidad de carga excepcional para nieve, viento y tráfico peatonal.

Canales de drenaje: Los canales integrados están diseñados para gestionar el escurrimiento de agua y evitar fugas.

Fuerte solapamiento lateral: Los solapamientos laterales entrelazados crean un sello robusto y hermético entre los paneles.

Parámetros técnicos

Ventajas y beneficios clave

Flexibilidad y versatilidad inigualables: la ventaja clave de esta máquina es su capacidad de doble ancho. produce dos anchos de paneles industriales populares (900 mm y 1080 mm) en una plataforma única y versátil. Este sistema permite a los fabricantes responder en tiempo real a pedidos personalizados. Elimina la necesidad de líneas de producción dedicadas, reduce los costos y Optimiza el espacio de la fábrica.

Eficiencia de producción superior: Diseñado para brindar velocidad y eficiencia, este sistema permite una producción ininterrumpida de hasta a 45 metros por minuto. Cumple rápidamente pedidos de paneles de gran tamaño, lo que garantiza el cumplimiento de los plazos y un impulso general productividad.

Precisión y calidad excepcionales:

Consistencia del perfil: la precisión está incorporada en cada panel. Nuestro proceso de conformado de múltiples etapas, con su alta precisión rodillos, está diseñado para ofrecer especificaciones geométricas exactas con absoluta consistencia.

Precisión de corte: nuestro servocorte preciso simplifica la instalación y le ahorra dinero. Los paneles encajan perfectamente, lo que reduce drásticamente los requisitos de mano de obra en el sitio y minimiza el desperdicio de material.

Construcción robusta y duradera: esta máquina perfiladora de rollos de acero de color 900/1080 está diseñada para una larga vida útil en condiciones exigentes. Marco resistente: el marco soldado y aliviado de tensión evita la flexión y la vibración, lo cual es fundamental para mantener la precisión a largo plazo.

Rodillos y ejes de alta calidad: fabricados para durar. Nuestros rodillos y ejes sólidos están fabricados con rodamientos GCr15. acero. Este material de alta calidad proporciona una resistencia al desgaste excepcional y la resistencia necesaria para trabajos pesados. Materiales de hasta 0,8 mm de espesor.

Automatización avanzada y facilidad de uso: el sistema de control PLC simplifica operaciones complejas.

Interfaz fácil de usar: con una entrada de datos sencilla y un funcionamiento totalmente automatizado, el sistema elimina el error humano producción impecable.

Diagnóstico de fallas: Para simplificar el mantenimiento, el sistema incluye funciones de autodiagnóstico. proporciona alertas fáciles de entender sobre problemas potenciales, lo que permite una resolución rápida y un tiempo de inactividad reducido.

Memoria de recetas: guarde la configuración del trabajo para diferentes longitudes y cantidades de paneles para un cambio rápido entre producción corre.

Beneficios Económicos:

Costos laborales reducidos: la línea está completamente automatizada desde la alimentación hasta el apilamiento. Está diseñado para funcionar con sólo 1-2 personal.

Desperdicio de material minimizado: Verá una caída dramática en el desperdicio de material. Este beneficio de ahorro de costos proviene de la alta precisión de corte de la máquina y proceso de conformado estable.

Bajo mantenimiento: Diseñada para brindar confiabilidad, la máquina cuenta con una caja de cambios cerrada en baño de aceite que necesita muy poco mantenimiento. Su construcción robusta también minimiza las necesidades y los costes de reparación.

Diseño, fabricación y soporte

Filosofía de Ingeniería y Diseño:

Esta máquina está diseñada con CAD/CAM y FEA avanzados. Esto garantiza un marco resistente que no se deformará bajo carga. El utillaje forma el panel suavemente en un proceso gradual. Esto minimiza el estrés del material, protegiendo tanto la pintura y la resistencia del acero.

Fabricación y Control de Calidad:

Mecanizado de precisión: los componentes clave se fabrican en máquinas CNC. Esto garantiza una coherencia estricta para cada rodillo y alineación perfecta para todos los ejes y rodamientos.

Endurecimiento y tratamiento de superficie: Nuestros rodillos formadores están tratados térmicamente y cromados para una máxima durabilidad. esto da como resultado una superficie dura y lisa que minimiza la fricción y evita rayar el revestimiento del material.

Instalación, capacitación y servicio posventa: un proveedor responsable proporciona un paquete de soporte integral.

Instalación y puesta en servicio: nuestros ingenieros pueden supervisar la instalación y la puesta en servicio en el sitio. este servicio garantiza que su máquina esté configurada correctamente y comience a funcionar en óptimas condiciones.

Capacitación Integral: Su personal recibirá una capacitación operativa y de mantenimiento completa. Esto prepara hacer funcionar la máquina de forma segura y eficiente.

Soporte global de repuestos: su operación está respaldada por nuestro suministro garantizado de repuestos originales y asistencia técnica experta. apoyo. Mantenga sus operaciones en funcionamiento con nuestra red de soporte global. Brindamos asistencia rápida y experta a minimice el tiempo de inactividad y mantenga el cronograma.

Garantía: Se proporciona una garantía estándar que cubre defectos de fabricación y ofrece tranquilidad.

¿Por qué elegirnos?

La máquina perfiladora de rollos de acero de color 900/1080 es una solución de producción completa. Está diseñado para ofrecer resultados tangibles. resultados: mayor rentabilidad, calidad superior y crecimiento acelerado. Esto no es sólo una máquina, sino una estrategia. activo para su negocio. Aumenta su capacidad y garantiza los paneles consistentes y de alta calidad que exige su mercado.

Durante más de 15 años, Parfu International Trading Co., Ltd. ha sido líder mundial en perfilado de alto rendimiento. maquinaria. Diseñamos y construimos equipos robustos y de precisión para la producción de los principales paneles para techos y paredes. Empoderar a nuestros clientes en todo el mundo, desde proveedores de materiales hasta constructores a gran escala, es nuestra esencia. Fomentamos la permanencia asociaciones a través de un conjunto completo de servicios, que incluyen ingeniería personalizada, instalación en el sitio, minuciosa formación y atención postventa inquebrantable.
