Máquina formadora de rollos en frío con placa de refuerzo de acero publicitaria

La máquina formadora de rollos en frío de placa de refuerzo de acero para publicidad transforma una tira de acero plana y enrollada en un refuerzo terminado platos. Lo hace mediante un proceso de conformado en frío. Este es un proceso altamente eficiente y preciso. es la columna vertebral de la fabricación moderna de armazones y marcos. Con esta máquina, la producción logra consistencia. También gana velocidad y gran calidad.

Casos de uso y aplicaciones principales

El rendimiento de la máquina formadora de rollos en frío de placa de refuerzo de acero publicitario es fundamental en varios sectores.

Fabricación de vigas de techo y piso: esta es la aplicación principal. Aquí, las placas de refuerzo unen las maderas individuales. miembros. Juntos, crean un fuerte marco triangular. Este marco distribuye eficazmente el peso, proporcionando soporte crítico para techos y pisos. Refuerzan los suelos. Son un componente clave en todo tipo de edificios.

Construcción de estructuras de madera: Las grandes estructuras de madera para edificios y puentes utilizan placas de refuerzo de alta resistencia. Estas placas conectar vigas y postes. Crean estructuras robustas, a menudo estéticamente expuestas.

Estructuras prefabricadas de madera: el auge de las casas prefabricadas y modulares se basa en esta tecnología. Las placas de refuerzo permiten para el montaje rápido y preciso de paneles de pared, casetes de suelo y secciones de techo en una fábrica.

Fabricación de paletas: Las paletas de alta resistencia a veces usan placas de refuerzo. Refuerzan esquinas y juntas. esto aumenta la capacidad de carga y la vida útil del palet.

Muebles y carpintería: los muebles de alta resistencia, como estanterías comerciales o bancos de trabajo, pueden usar refuerzos más pequeños. placas para refuerzo.

Parámetros técnicos convencionales

Las especificaciones de la máquina formadora de rollos en frío con placa de refuerzo de acero para publicidad pueden variar según el fabricante y las necesidades del cliente. Sin embargo, los parámetros estándar proporcionan una imagen clara de sus capacidades.

Material de procesamiento:

Tipo: Fleje de acero laminado en frío con bajo contenido de carbono (SPCC, Q235) o acero galvanizado.

Espesor común: 0,8 mm a 2,0 mm. Algunos modelos resistentes soportan hasta 3,0 mm.

Ancho de la bobina: normalmente de 100 mm a 400 mm. Esto depende del tamaño final de la placa.

Capacidad de producción

Velocidad de formación: 15 a 40 metros por minuto. Esto se traduce en un elevado número de planchas por minuto.

Producción: Puede producir miles de placas por turno. Esto depende del tamaño del plato y de la velocidad.

Estación de formación

Número de rodillos: normalmente entre 10 y 20 juegos de rodillos formadores. El número depende del diseño de la placa. complejidad.

Material del rollo: Acero al cromo con alto contenido de carbono (GCr15) o acero para herramientas de aleación. Estos están endurecidos y molidos hasta obtener un espejo. terminar. Esto garantiza durabilidad y una superficie lisa del producto.

Sistema de accionamiento

Potencia: El motor principal suele tener entre 7,5 kW y 15 kW. Esto proporciona el par necesario.

Transmisión: Cajas de cambios endurecidas conectadas por un eje de transmisión de alta resistencia. Esto asegura que todas las estaciones giren en perfecto sincronización.

Sistema de control

Tipo: Controlador lógico programable (PLC) con pantalla táctil de interfaz hombre-máquina (HMI).

Funciones: Control de velocidad, conteo de producción, diagnóstico de fallas y monitoreo del sistema.

Sistema de punzonado

Método: Unidad de punzonado hidráulico o mecánico de alta precisión. Está integrado en la línea de perfilado.

Función: Crea los dientes de la uña y los agujeros necesarios en la placa. El patrón se personaliza mediante punzón. y juego de troqueles.

Sistema de corte

Tipo: Sistema de corte volante hidráulico o servo.

Función: Corta el perfil formado continuamente en longitudes individuales precisas. La longitud de corte es programable en la HMI.

¿Cuáles son las ventajas y características de esta máquina?

Esta máquina ofrece importantes ventajas sobre métodos de fabricación obsoletos como el punzonado manual o Prensa plegadora de una sola estación.

Alta eficiencia de producción: Es un proceso continuo. La máquina desenrolla, forma, perfora y corta sin parar. esto da como resultado una producción masiva. Supera drásticamente cualquier método manual o semiautomático.

Consistencia y calidad superiores: este proceso garantiza consistencia en cada placa de refuerzo. Garantiza precisión forma, altura del diente y dimensiones. Se elimina el error humano. En última instancia, esto construye estructuras más fuertes y confiables. estructuras.

Operación completamente automatizada: una vez configurada y alimentada con material en bobina, la máquina funciona automáticamente. requiere mínima intervención del operador. Normalmente, un operador puede gestionar varias máquinas. Esto ahorra costes laborales.

Ahorro de material: El uso de fleje de acero enrollado es altamente eficiente. Genera muy poca chatarra en comparación con el corte. de chapa. El proceso está optimizado para minimizar el desperdicio. Esto reduce los costos de materia prima.

Bajo costo operativo: La máquina perfiladora en frío de placa de refuerzo de acero para publicidad funciona eléctricamente. tiene Pocas piezas consumibles además de la lubricación ocasional. Su alta durabilidad significa una larga vida útil y baja Costos de mantenimiento por unidad producida.

Flexibilidad y Personalización: La máquina está diseñada para un perfil de placa específico. Sin embargo, se puede adaptar. Por Cambiando los rodillos formadores se pueden realizar diferentes formas. Al cambiar los juegos de punzones y matrices, se crean nuevos diseños. posible. Esto brinda a los fabricantes flexibilidad para atender diversos mercados.

Seguridad mejorada en el lugar de trabajo: el proceso está completamente cerrado y automatizado. El conformado y punzonado a alta velocidad son totalmente automatizado. Los operadores están físicamente separados de estas etapas peligrosas. Por diseño, esta separación física Reduce drásticamente el riesgo de accidentes y lesiones.

Descripción detallada y componentes de la máquina

La Máquina es un sistema integrado. Combina varias claves. componentes.

1. Unidad desenrolladora y de alimentación

Este es el punto de partida. Sostiene la pesada bobina de fleje de acero. La máquina utiliza un mandril para sujetar de forma segura el bobina. A continuación, un mecanismo de desenrollado desenrolla la tira de metal. El proceso es fluido y consistente. Un dispositivo tensor es también usado. Esto garantiza que la bobina nunca se desenrolle incontrolablemente.

2. Guía de entrada y dispositivo nivelador

La tira de acero de la bobina puede tener ligeras curvaturas o curvas. Esta sección guía la tira hacia la máquina. eso A menudo tiene un juego de rodillos niveladores. Estos rodillos aplanan la tira. Esto asegura que un material perfectamente plano entre la sección de formación. Esto es fundamental para la calidad del producto final.

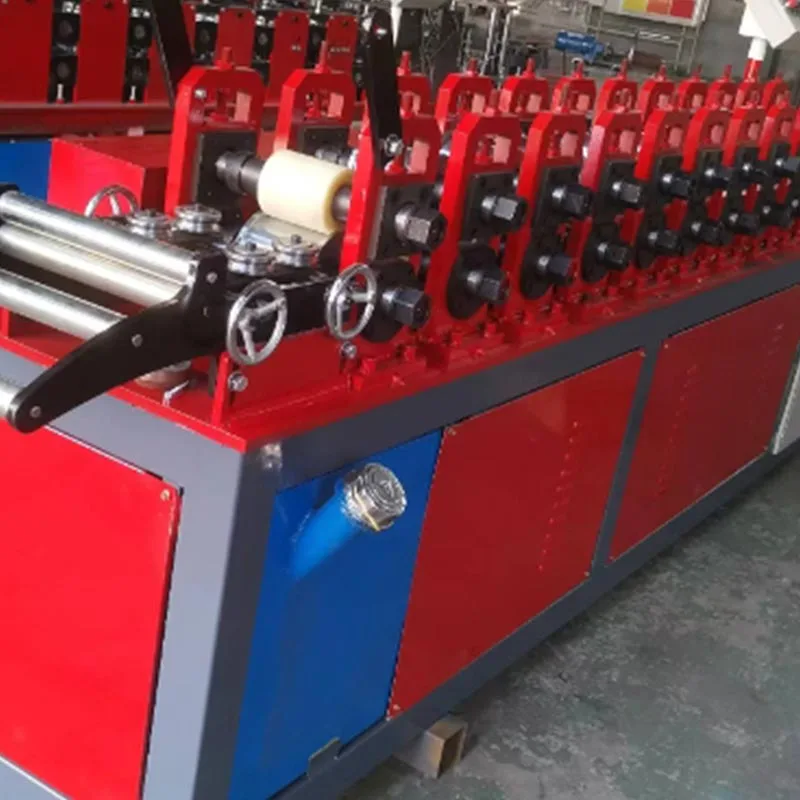

3. Estación principal de perfilado

Esta sección es el corazón de la máquina. Es una serie de stands. Cada soporte tiene rodillos superiores e inferiores de precisión. el El perfil del rodillo cambia en cada estación. La tira de metal se dobla progresivamente hasta alcanzar su forma final y compleja.

4. Unidad de punzonado integrada

Ubicada dentro o justo después de las estaciones de formación, esta unidad crea las características definitorias de la placa. un hidraulico El paquete de energía impulsa un cabezal de perforación. Se utiliza un juego de punzones y matrices de diseño personalizado. En uno o más golpes, golpea Identifique el patrón de dientes de clavos afilados y salientes y cualquier orificio de servicio grande. La sincronización con el movimiento. La tira es precisa.

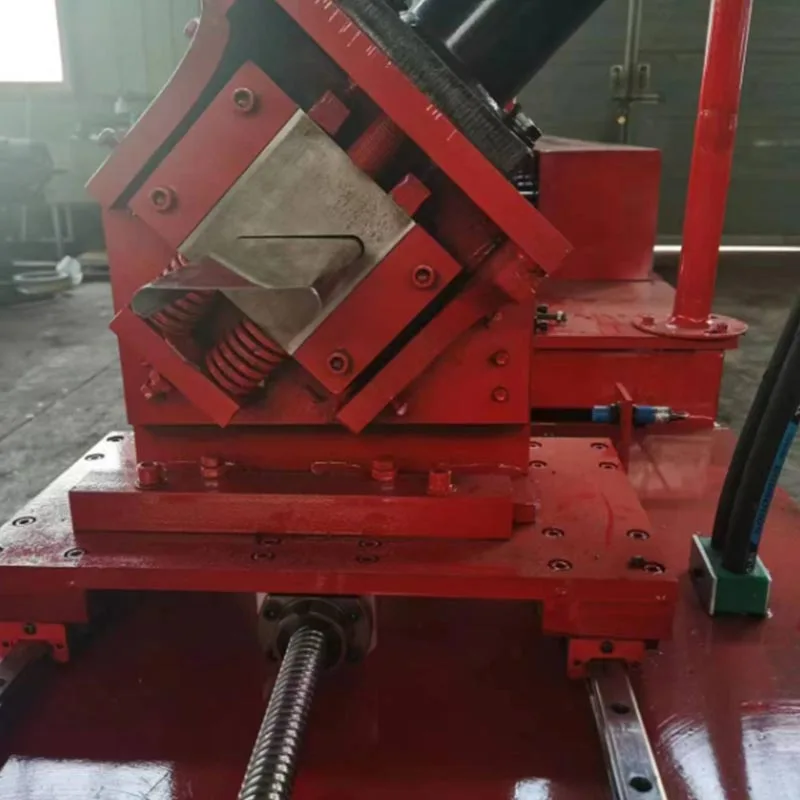

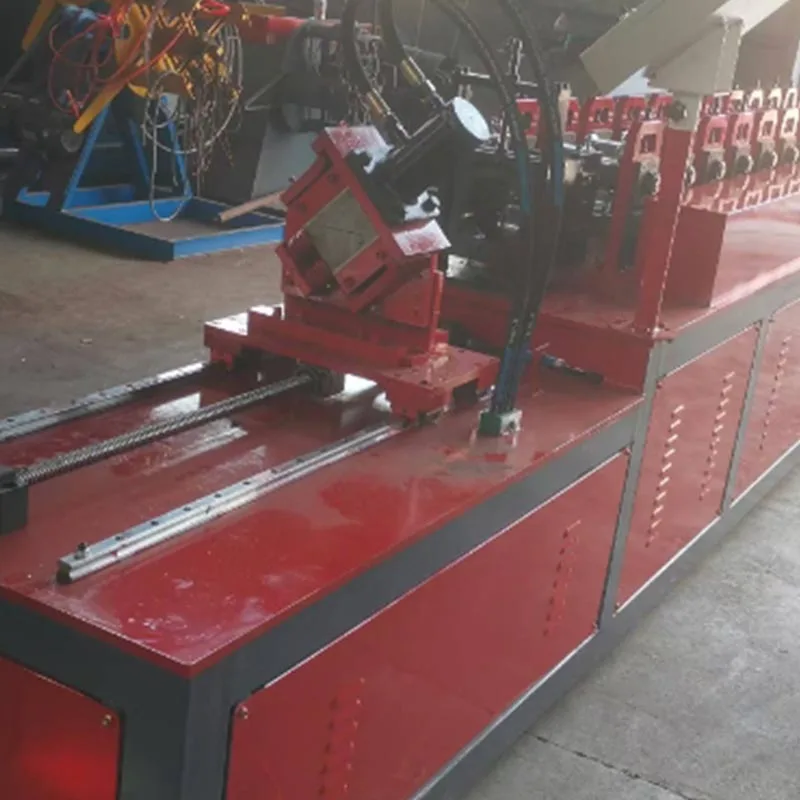

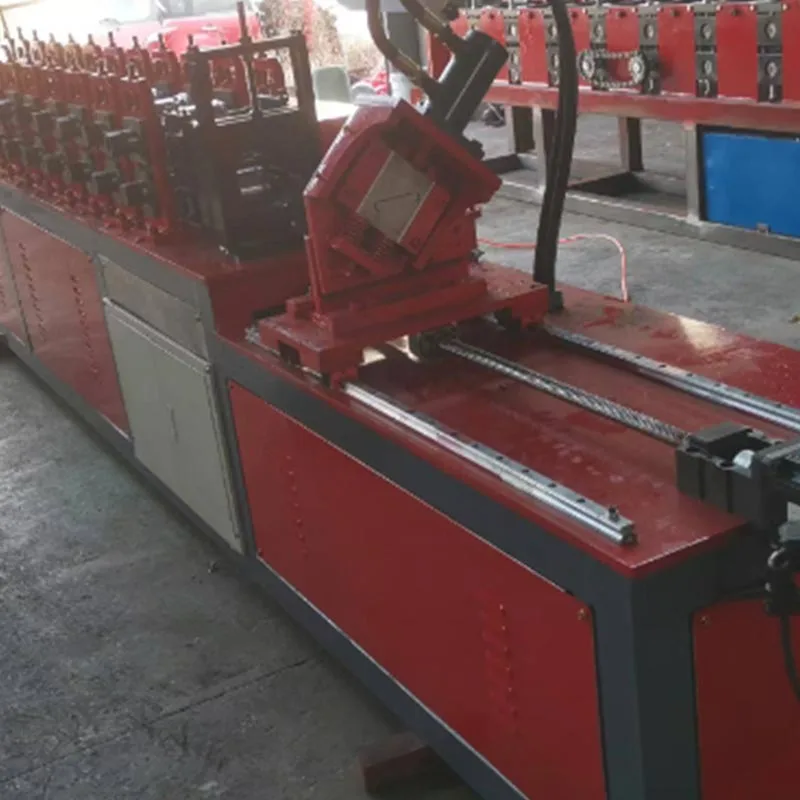

5. Sistema de corte de vuelo servo:

El perfil formado y perforado es ahora una cinta continua. El sistema de corte se sujeta a este perfil móvil. eso se mueve sincrónicamente con el perfil. A continuación, una cuchilla hidráulica o servoaccionada realiza el corte. Esta limpio y sin rebabas. La longitud está preestablecida. Después de esto, la abrazadera se suelta. La unidad de corte vuelve entonces a su punto de inicio. posición. Esta acción de corte "volador" garantiza que la producción nunca se ralentice.

6. Gabinete de control y panel HMI

El PLC actúa como el cerebro de la máquina. Coordina cada movimiento. El motor de accionamiento, la unidad de punzonado y el sistema de corte. Todo el sistema funciona en perfecta sincronización. Siguen sus órdenes con precisión.

La pantalla táctil HMI sirve como interfaz de control central. A través de él, los operadores ingresan todas las configuraciones de producción, iniciar o detener la máquina y monitorear el sistema para detectar posibles fallas.

7. Transportador de salida

Un transportador corto o una mesa de apilado recibe las placas terminadas. Esto permite una colección ordenada. Previene las hemorroides de formar. También protege los productos terminados de daños en la salida.

El proceso del flujo de trabajo de producción

Toda la operación es un ciclo continuo. Está optimizado para una máxima eficiencia.

Paso 1: Cargando

Un operador carga una nueva bobina de acero en el desbobinador. Luego se enrosca el extremo anterior de la tira. esta alimentado a través de la guía de entrada. Entra en el primer conjunto de rodillos formadores.

Paso 2: configuración y programación

El operador ingresa los detalles del trabajo en la pantalla HMI. Esto incluye la cantidad de producción. También incluye el longitud de corte requerida para las placas.

Paso 3: Inicio del proceso de formación

El motor de accionamiento principal arranca. Saca la tira de acero de la bobina. La tira pasa por la guía de entrada. es aplanado y preparado para formar.

Paso 4: Formación de formas progresivas

La tira ingresa al primer puesto de formación. Los rollos hacen una curva inicial suave. Luego pasa al segundo stand. Los rollos refinan aún más la forma. Este proceso se repite en cada estación. El metal plano se va transformando poco a poco. Se necesita el perfil final de la cartela. El material no se estira ni se adelgaza.

Paso 5: Perforación simultánea

El perfil parcialmente formado llega a la unidad de punzonado. La máquina sincroniza un potente golpe de puñetazo. Cientos de los dientes de las uñas se extraen en una sola acción. Esto sucede mientras el material está en movimiento.

Paso 6: corte de precisión

El perfil completamente formado y perforado se desplaza hacia la zona de corte. El sistema de corte volante se fija sobre él. eso coincide exactamente con la velocidad del perfil. Luego realiza un corte cuadrado preciso. Una placa de refuerzo terminada cae sobre la transportador de salida.

Paso 7: repetición y recopilación

La máquina sigue funcionando. Hace un plato idéntico tras otro. Las placas terminadas se mueven hasta el final del línea. Están listos para ser recogidos. Luego, las placas están listas para ser empaquetadas. Se envían directamente al truss. fabricantes.

La máquina perfiladora de placas de refuerzo de acero publicitarias es una obra maestra de la ingeniería industrial. eso transforma una simple bobina de acero. Se convierte en un componente crítico de la construcción. Esto se logra con inigualable velocidad. Ofrece una precisión superior. Funciona con notable eficiencia.

Para cualquier fabricante de armazones o estructuras de madera, esta máquina es más que un simple activo. Es un fundamental requisito para seguir siendo competitivo. Garantiza la producción de conectores estructurales seguros y confiables. eso también garantiza que sean rentables. Estos conectores son esenciales: literalmente ayudan a construir nuestro mundo.
