Máquina formadora de rollos servo sin parar

La máquina representa un gran avance en la tecnología de perfilado. Las máquinas tradicionales deben detenerse para cortar cada panel. esto La máquina formadora de rollos Servo Non-Stop no lo hace. Integra sistemas servoaccionados para realizar cortes y otras acciones. sin detener la línea de producción. El resultado es un aumento espectacular de la eficiencia, el ahorro de materiales y la calidad del producto. calidad.

La máquina es la piedra angular de la fabricación moderna y automatizada de materiales de construcción.

Escenarios de aplicación

Esta máquina formadora de rollos Servo Non-Stop es versátil. Se utiliza en diversas industrias que requieren mucho tiempo, paneles metálicos de longitud personalizada.

Valorados por algo más que su fuerza y resistencia a la intemperie, estos paneles también ofrecen un aspecto moderno, lo que los hace ellos una solución completa para la construcción de edificios.

Naves industriales y fábricas: Las naves industriales y las fábricas se benefician de su gran capacidad ininterrumpida. superficies de techos y paredes. La máquina produce paneles largos. Esto reduce las juntas en el sitio y los posibles puntos de fuga.

Instalaciones de almacenamiento en frío: Los paneles se pueden producir con núcleos aislados. Las longitudes continuas son cruciales para manteniendo la eficiencia térmica.

Edificios agrícolas: como graneros y cobertizos de almacenamiento. La durabilidad y rentabilidad de estos paneles hacen ellos ideales.

Revestimientos Decorativos Interiores y Exteriores: El perfil del panel se puede personalizar. Esto permite una arquitectura única. diseños.

Parámetros estándar

Material de producción: Bobinas de acero galvanizado, aluminio o acero recubierto de color.

Espesor del material: La máquina procesa material de 0,3 mm a 0,8 mm.

Peso de la bobina: Hasta 5000 kg (o más), sujeto a la capacidad del desenrollador.

Ancho del panel: 800 mm a 1000 mm (ancho final formado).

Velocidad de producción: 15 - 45 metros por minuto.

Longitud de corte: Programable desde 1 metro hasta más de 12 metros; El modo continuo también está disponible.

El consumo total de energía oscila entre 20 y 40 kW. El valor exacto depende del tamaño y la configuración de la máquina.

Sistema de control: Utiliza un PLC con una HMI de pantalla táctil para su operación.

Sistema de accionamiento: la cortadora y el alimentador funcionan con servomotores de CA de alto rendimiento.

Ventajas clave

La máquina formadora de rollos Servo Non-Stop es una mejora revolucionaria. Supera al perfilado convencional en todos los sentidos. Es una forma más inteligente de producir.

A. Corte de alta eficiencia y cero tiempo de inactividad

Ésta es la principal ventaja. La máquina no se detiene para cortar el panel. El sistema de corte servoaccionado sincroniza su velocidad con el panel móvil. Hace un corte limpio. Luego regresa rápidamente a la posición inicial para el siguiente ciclo. Este proceso continuo elimina el tiempo de inactividad acumulado. Aumenta significativamente la producción total.

B. Ahorros excepcionales en materiales

Las máquinas tradicionales suelen tener una sección de "entrada" y "salida" para cada panel. Este es material desperdiciado. el El sistema continuo permite patrones de corte optimizados. Los paneles se pueden cortar dejando un espacio mínimo entre ellos. se corta material de desecho a casi nada. El resultado es un ahorro de costes drástico, especialmente para la producción de gran volumen.

C. Calidad superior del producto

Un proceso de formación constante e ininterrumpido crea un producto más consistente. No hay variaciones de velocidad ni microparadas. Esto da como resultado paneles con un perfil uniforme y una geometría precisa. El mecanismo de servocorte Proporciona un corte limpio y sin rebabas. Los bordes del panel son lisos y sin deformaciones.

D. Flexibilidad y cambio rápido

Todas las configuraciones del panel se guardan como recetas digitales en el PLC. Los operadores cambian de producto con un toque en el fácil de usar pantalla táctil. Luego, la máquina se encarga del resto, configurando automáticamente cada configuración. Esto reduce en gran medida el tiempo de configuración. eso Es ideal para la producción de lotes pequeños.

E. Costos operativos reducidos

Una mayor eficiencia significa más paneles producidos por turno. Se consigue un menor consumo energético por panel. menos El desperdicio de material reduce los costos de materia prima. La automatización también reduce la mano de obra requerida. A menudo, un operador puede gestionar toda la línea.

F. Seguridad mejorada

La seguridad es fundamental para el diseño. La protección total y la automatización limitan la exposición a las piezas móviles. El sistema también Incluye múltiples salvaguardas, como botones de parada de emergencia y sensores de seguridad, para una protección completa.

Descripción detallada y componentes de la máquina

Una máquina formadora de rollos Servo Non-Stop completa es un sistema unificado de componentes clave que funcionan juntos a la perfección.

1. Desenrollador (Uncoiler)

Este es el punto de partida. Sostiene la gran bobina de metal. Cuenta con un mandril motorizado para expandir y agarrar el bobina. Un sistema de frenos proporciona tensión trasera. Esta tensión es crucial para un desenrollado suave y estable. algunos Los desenrolladores son automáticos. Pueden soldar la cola de una bobina al cable de la siguiente. Esto permite un verdadero continuo producción.

2. Unidad de Alimentación y Nivelación

La tira de metal de la bobina suele estar ligeramente curvada. Esta unidad lo aplana. Consta de un conjunto de nivelación. rollos. Quitan cualquier juego de bobinas o ballesta. Esto garantiza una banda perfectamente plana para la perfiladora. esto la planitud es fundamental para producir un perfil preciso y de alta calidad.

3. Unidad de prepunzonado servoaccionada (opcional)

Es un módulo adicional que se instala cuando los paneles requieren orificios o muescas preperforadas. Por ejemplo, orificios para tornillos o ventilación. El servosistema sincroniza el punzonado con la tira en movimiento. Realiza el punzonado operación sobre la marcha. Es muy preciso.

4. La máquina perfiladora principal

Este es el corazón de la línea de producción. Contiene una serie de stands. Cada soporte tiene un par de rollos (un rollo superior y un rollo inferior). Los rodillos están mecanizados con precisión a partir de acero de alta calidad. La tira pasa a través de cada posición consecutiva. En cada estación, los rodillos doblan gradualmente el metal. Forman incrementalmente el "Grande" final Perfil "de pared". El número de stands depende de la complejidad del perfil. Una máquina típica puede tener de 18 a 25 procesos de formación. estaciones.

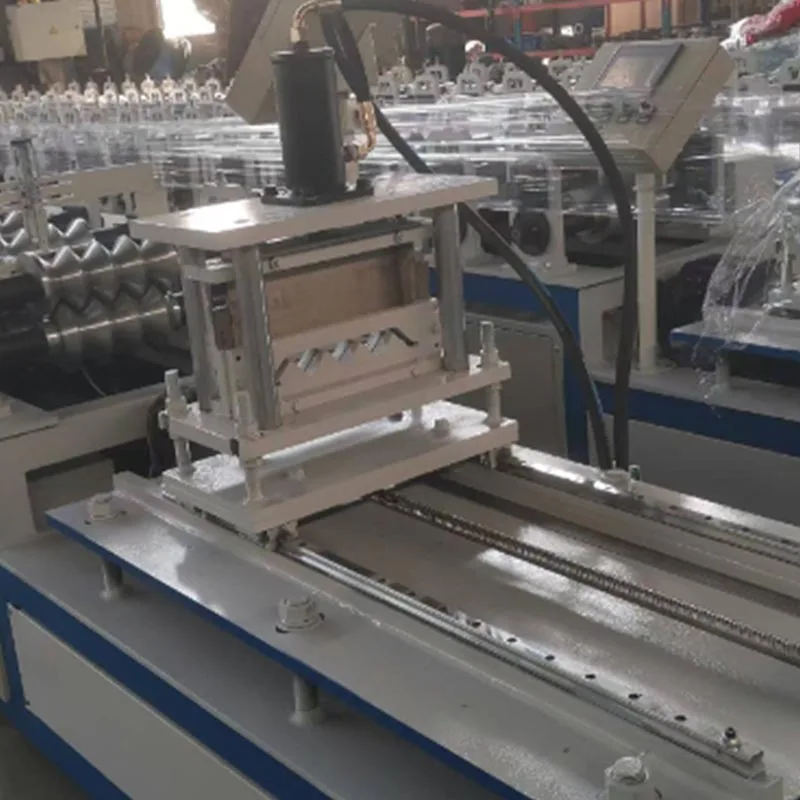

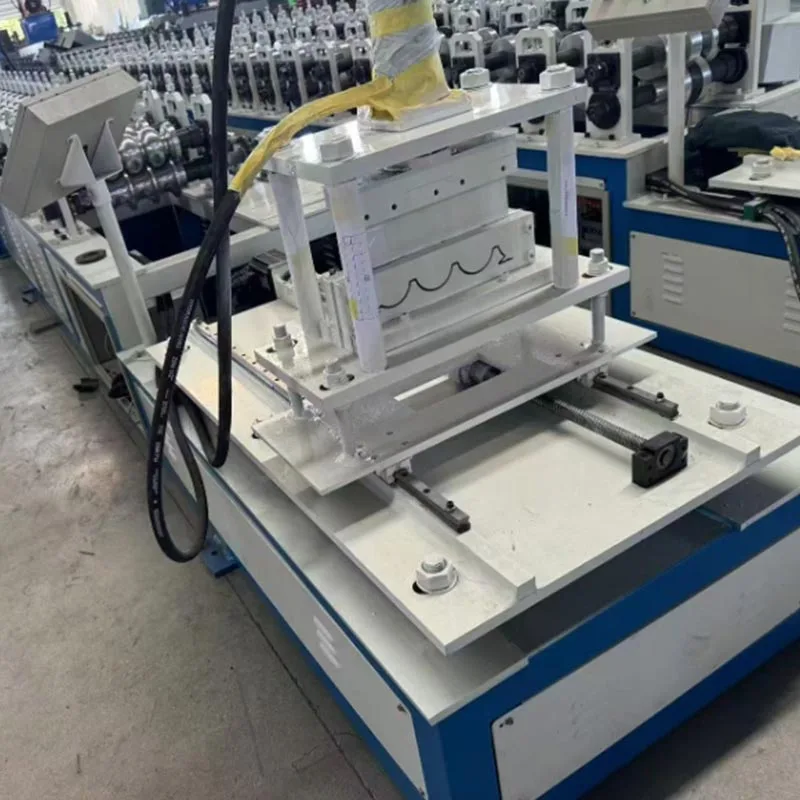

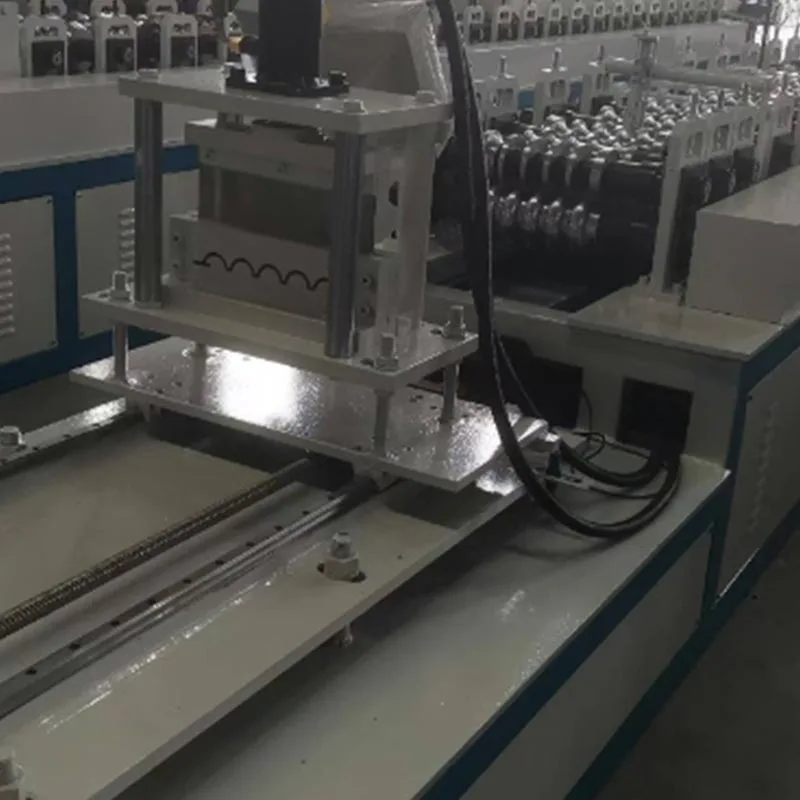

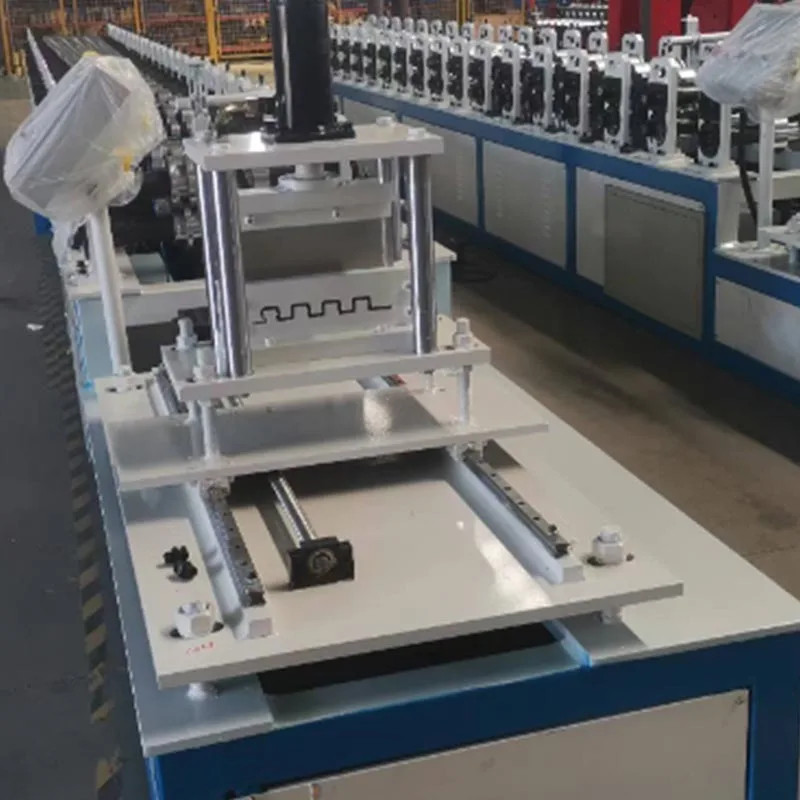

5. El sistema de corte servo continuo

Este es el componente definitorio de la máquina formadora de rollos Servo Non-Stop.

Servomotor: Proporciona la potencia para el movimiento del cortador. Está controlado con extrema precisión por el PLC.

Conjunto de cortador volador: este es el mecanismo de corte físico. Puede ser una cizalla rotativa o una guillotina. eso Está montado sobre una robusta guía lineal.

Proceso: El PLC monitorea la velocidad del panel en tiempo real. Al alcanzar la longitud objetivo, envía una señal al servomotor. Ante esta señal, el conjunto de corte se activa inmediatamente y acelera para un corte preciso. coincide su velocidad exactamente con el panel móvil. Mientras está sincronizada, la cortadora realiza el corte. Después de cada corte, el cortador se retrae y vuelve a su posición inicial en un instante. Todo el ciclo finaliza en un abrir y cerrar de ojos.

6. Transportador de salida y sistema de apilamiento

Después del corte, el panel terminado se mueve a lo largo de un transportador de salida. A continuación, un sistema de apilado automático recoge la paneles al final. Los cuenta y forma paquetes ordenados y organizados, preparándolos para flejar y enviar.

7. El Sistema de Control (PLC y HMI)

El PLC es el cerebro de la máquina. Coordina todos los componentes. La interfaz hombre-máquina (HMI) es el toque pantalla. Permite al operador ingresar comandos. El operador puede establecer la longitud del panel deseada, la velocidad de producción, y cantidad. La pantalla muestra datos en tiempo real. Muestra los recuentos de producción, la velocidad de la máquina y cualquier alarma de error.

El flujo de trabajo de producción

Todo el proceso, desde la bobina hasta el panel terminado, es un flujo continuo y automatizado.

Paso 1: cargar la bobina

Un operador carga una bobina de acero en el desenrollador utilizando una grúa. Luego, el mandril se expande para bloquear de forma segura la bobina. en su lugar. A continuación, el extremo anterior de la tira se introduce manualmente en la unidad niveladora.

Paso 2: enhebrado y configuración

Primero pase la tira a través de los rodillos niveladores. Luego, guíalo a través de la unidad de prepunzonado (si está instalada). Finalmente, introdúzcalo en el primer soporte de la formadora de rodillos. El operador selecciona la receta del producto en la HMI.

Paso 3: El ciclo de conformado y corte

El motor de accionamiento principal de la formadora de rodillos arranca. La tira comienza a moverse. Pasa a través de cada soporte de formación. el El perfil va tomando forma poco a poco. El panel completamente formado emerge de la última tribuna. El PLC rastrea la señal del panel. longitud. En el momento preciso activa el servo cortador volante. La cortadora sincroniza, corta y reinicia. esto El ciclo se repite para cada panel.

Paso 4: salida y apilamiento

Los paneles cortados viajan por el transportador. Llegan al apilador automático. El apilador cuenta los paneles terminados. y los forma en pilas ordenadas. Puede utilizar un empujador o una mesa elevadora para crear pilas estables.

Paso 5: Monitoreo y Control de Calidad

El operador monitorea el proceso a través de la HMI. Realizan controles periódicos en los primeros paneles. ellos miden la longitud y comprobar la forma del perfil. La automatización garantiza que todos los paneles posteriores sean idénticos.

Paso 6: Cambio de bobina (semiautomático)

Para garantizar una transición suave, la máquina reduce la velocidad cuando la bobina está casi terminada. Puede sonar una alarma. el El operador prepara la siguiente bobina. En una línea semiautomática, la máquina se detiene brevemente. El operador suelda el nuevo bobina a la antigua. Luego se reanuda la producción. En una línea totalmente automática con carro de bobina y soldador, este proceso sucede sin parar.

Esta máquina formadora de rollos Servo Non-Stop elimina la necesidad de detenerse para cortar, un mal necesario en la industria tradicional. perfilado. Su servotecnología integrada permite un funcionamiento continuo. El resultado es un proceso de alta velocidad que reduce drásticamente el desperdicio.

Ofrece beneficios tangibles. Estos incluyen mayor producción, menores costos operativos y una consistencia superior del producto. Para cualquier fabricante de paneles metálicos de luces largas, esta máquina no es sólo una actualización. es un transformador inversión. Garantiza la competitividad en un mercado exigente. Establece un nuevo estándar de calidad y productividad en la industria de materiales de construcción.
