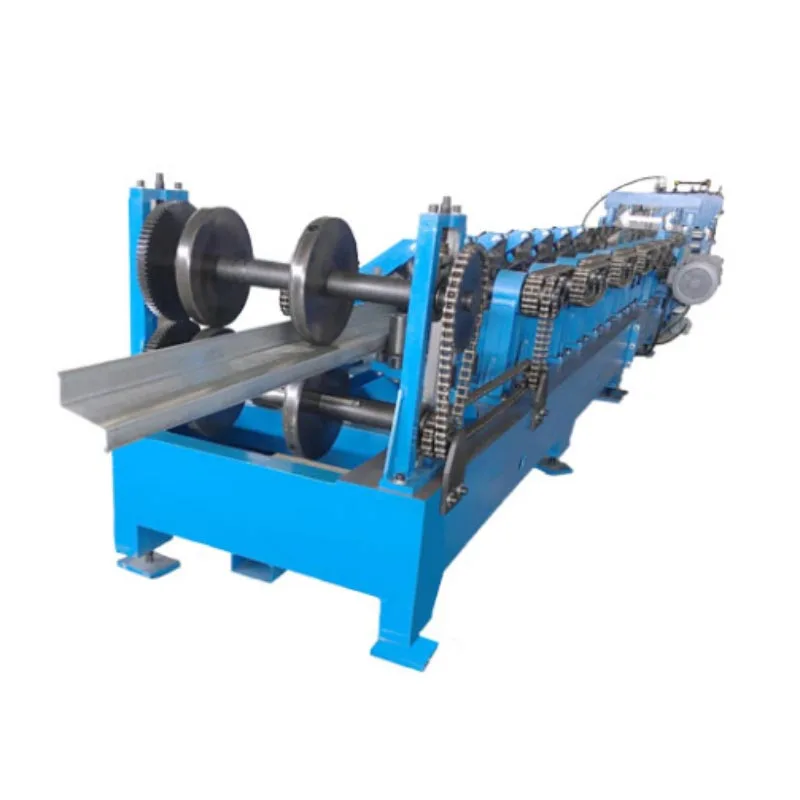

Máquina formadora de rollos automática de correas Z

Aplicaciones principales y casos de uso

Las correas Z son esenciales en la construcción de estructuras de acero. La máquina perfiladora automática de correas Z que las fabrica es vital para muchas industrias.

Edificios comerciales e industriales: las correas Z se utilizan con mayor frecuencia para soportar techos y paredes de grandes edificios. Los encontrará en almacenes, fábricas, hangares de aviones y centros comerciales. Su diseño permite que se superpongan. Esto crea estructuras fuertes que pueden abarcar largas distancias.

Edificios Agrícolas: Se utilizan en graneros, cobertizos de almacenamiento e invernaderos. Su peso ligero y alta resistencia. son ideales para estas estructuras.

Granjas de energía solar: las estructuras de montaje de paneles solares a gran escala dependen en gran medida de correas Z. La máquina automática puede producir correas largas y de longitud personalizada. Esto reduce las juntas en obra y acelera la instalación.

Estructuras de Soporte: Se utilizan para entrepisos, marcos de plataformas y como soportes para sistemas de techos.

Proyectos de renovación y ampliación: la capacidad de producir perfiles y longitudes personalizados hace que estas máquinas sean perfectas para proyectos de modernización.

Parámetros técnicos convencionales

Las especificaciones de la máquina perfiladora automática de correas Z varían según la marca, pero los parámetros clave son en gran medida los mismos.

Espesor del Material: Procesa material desde 1,5 mm hasta 3,0 mm. Los modelos de alta resistencia pueden soportar espesores de hasta 4,0 mm.

Ancho del material: El ancho de la bobina de entrada suele oscilar entre 900 mm y 1250 mm.

Altura de la correa terminada: La altura de la pata de la correa Z (la dimensión "Z") puede oscilar entre 100 mm y 300 mm.

Ancho de brida: Las bridas superior e inferior pueden variar de 50 mm a 90 mm.

Velocidad de producción: esta es una métrica clave. Las velocidades suelen oscilar entre 15 y 30 metros por minuto. Esto depende del espesor del material y complejidad del perfil.

Capacidad de perforación: La máquina puede perforar orificios para pernos, orificios de servicio y ranuras. La unidad de punzonado puede ejercer una fuerza. de 20 a 50 toneladas.

Sistema de control: Un controlador lógico programable (PLC) centralizado y una pantalla táctil de interfaz hombre-máquina (HMI). Este es el cerebro de la operación.

Sistema de accionamiento: Servomotores de alta precisión para las unidades de punzonado y corte. Robustos motores de corriente alterna para el perfilado estaciones.

Sistema Hidráulico: Acciona los mecanismos de punzonado y corte. Está diseñado para alta presión y estabilidad.

Ventajas y beneficios clave

La máquina perfiladora automática de correas Z es dramáticamente más eficiente que los métodos manuales y semiautomáticos.

Alta Eficiencia de Producción: Es una operación continua. La máquina produce correas terminadas en una sola pasada. Esto aumenta drásticamente la producción en comparación con los métodos tradicionales.

Precisión dimensional excepcional: cada correa es idéntica. La máquina crea piezas perfectamente uniformes. Esto significa todo va bien durante la construcción.

Costos laborales reducidos: uno o dos operadores pueden gestionar todo el proceso de producción. La máquina automatiza más tareas intensivas en mano de obra.

Desperdicio mínimo de material: la máquina utiliza bobinas. Corta a longitudes exactas. El sistema reduce significativamente material de desecho. Esta es una gran ventaja sobre el uso de hojas precortadas.

Flexibilidad operativa: el PLC puede almacenar cientos de perfiles de productos diferentes. Cambiar de un tamaño de correa Z a otro es rápido y fácil. Se trata de llamar un nuevo programa en el HMI.

Procesamiento integrado: la máquina realiza múltiples operaciones simultáneamente. Forma, perfora y corta en forma Ciclo único e integrado, eliminando la necesidad de estaciones separadas.

Seguridad mejorada: protege a los operadores con piezas móviles cerradas, protectores de seguridad y botones de parada de emergencia.

Resistencia y calidad superiores: El proceso de conformado en frío endurece el acero, aumentando así el resultado final. la resistencia del producto a lo largo de las curvas.

Componentes y funciones detallados de la máquina

A. Desenrollador y cargador

Este es el punto de partida. Un mandril de alta resistencia sostiene la gran bobina de acero. Brazos hidráulicos o sistema voladizo. ayudar a cargar la bobina. Un mandril automático se expande para agarrar la bobina desde el interior. Una placa peladora garantiza la bobina se introduce suavemente en la máquina.

B. Guía de alimentación y unidad niveladora

Primero se nivela la tira para garantizar una planitud perfecta, requisito fundamental para la calidad final.

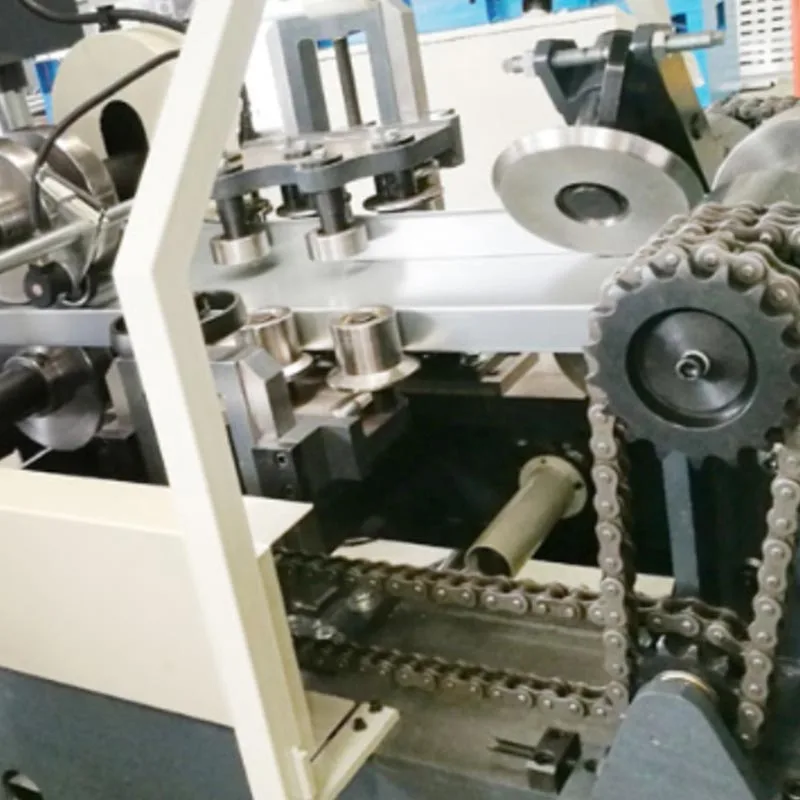

C. Estación de perfilado

Esta estación es el corazón de la máquina. Está construido a partir de una serie de matrices de rodillos emparejadas sobre soportes resistentes. cada uno El par dobla progresivamente la tira hasta darle la forma final de Z. El número de soportes de formación puede variar. Una maquina tipica Tiene de 16 a 22 stands. Más soportes permiten un proceso de formado más suave y preciso. Esto reduce el estrés sobre el materia.

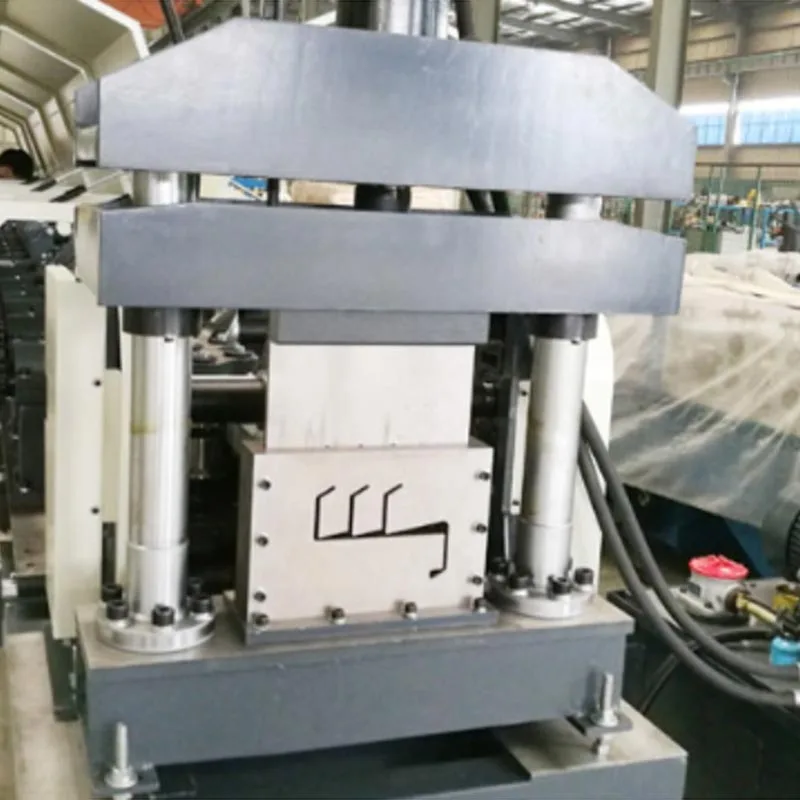

D. Unidad de punzonado y corte

Esta unidad está ubicada después de la estación de formación. Está impulsado por servomotores de alta precisión.

Punzonado: una unidad de punzonado hidráulico crea agujeros en el alma o brida de la correa. El patrón de perforación está completamente Programable: puede incluir características como agujeros redondos, ranuras oblongas o formas personalizadas.

Corte: Se utiliza un sistema de corte volante. La herramienta de corte se mueve sincrónicamente con la correa en movimiento. hace un Corte limpio y sin rebabas sin detener la línea de producción. La longitud de corte se programa en el PLC con alta precisión.

E. Sistema de control (PLC y HMI)

El PLC es el cerebro de la máquina perfiladora automática de correas Z y coordina todos los movimientos. Todo el control del operador sucede a través de una pantalla táctil intuitiva (HMI) para ingresar parámetros como longitud y patrones de agujeros. Con este sistema, El funcionamiento es sencillo y funciona con diagnósticos integrados.

F. Mesa de salida y sistema de apilamiento

Las correas Z terminadas se transportan fuera de la máquina. Un sistema de apilamiento automático organiza las correas en ordenadas paquetes. Esto los hace fáciles de manipular, transportar y enviar al sitio de construcción.

El flujo de trabajo de producción paso a paso

Todo este proceso opera como una secuencia automatizada y fluida.

Carga de bobina

Se carga una nueva bobina de acero en el desenrollador mediante un puente grúa o una carretilla elevadora. El mandril se expande para bloquear el bobina en su lugar. Luego, el extremo delantero se introduce en la unidad niveladora.

Nivelación y alimentación de materiales

La tira pasa a través de un juego de rodillos niveladores. Estos rodillos aplican una presión precisa para eliminar cualquier curvatura. de enrollarse. La tira ahora plana se introduce en la estación de perfilado.

Perfilado progresivo

La tira de acero se mueve a través de cada soporte del formador. La tira pasa a través de una serie de estaciones de rodillos. en En cada estación, recibe una curva precisa, evolucionando progresivamente desde una franja plana hasta una sección en Z terminada. esto La formación gradual protege la integridad del material.

Punzonado y corte servoaccionado

La correa Z formada ingresa a la unidad de corte y punzonado.

El PLC indica a la unidad de punzonado que cree el patrón de agujeros programado. Los agujeros se hacen con precisión en el punto exacto ubicaciones especificadas.

Al mismo tiempo, un sistema de corte volante sigue la correa en movimiento. Una vez alcanzada la longitud preestablecida, el cortador Se sujeta, se mueve con el material y realiza un corte limpio y cuadrado. Luego regresa a su punto de partida para el siguiente pieza.

Salida y apilamiento

La correa Z terminada se mueve a lo largo del transportador de salida. Un apilador automático cuenta las piezas y las agrupa en paquetes de un tamaño determinado. Luego se utiliza una carretilla elevadora para retirar los paquetes completos.

La máquina perfiladora automática de correas Z es más que un simple equipo de fábrica. Es un sistema muy sofisticado. sistema de producción. Es automatizado, preciso y eficiente.

Para cualquier empresa de construcción metálica, esta máquina es una inversión estratégica. Aumenta la capacidad de producción y mejora la calidad del producto. También reduce los costos operativos y ofrece la flexibilidad para satisfacer diversas necesidades de proyectos.

Al proporcionar componentes confiables y personalizados bajo demanda, esta máquina ofrece una ventaja decisiva en el acelerado mundo actual. industria de la construcción. Es una piedra angular de la infraestructura moderna.
