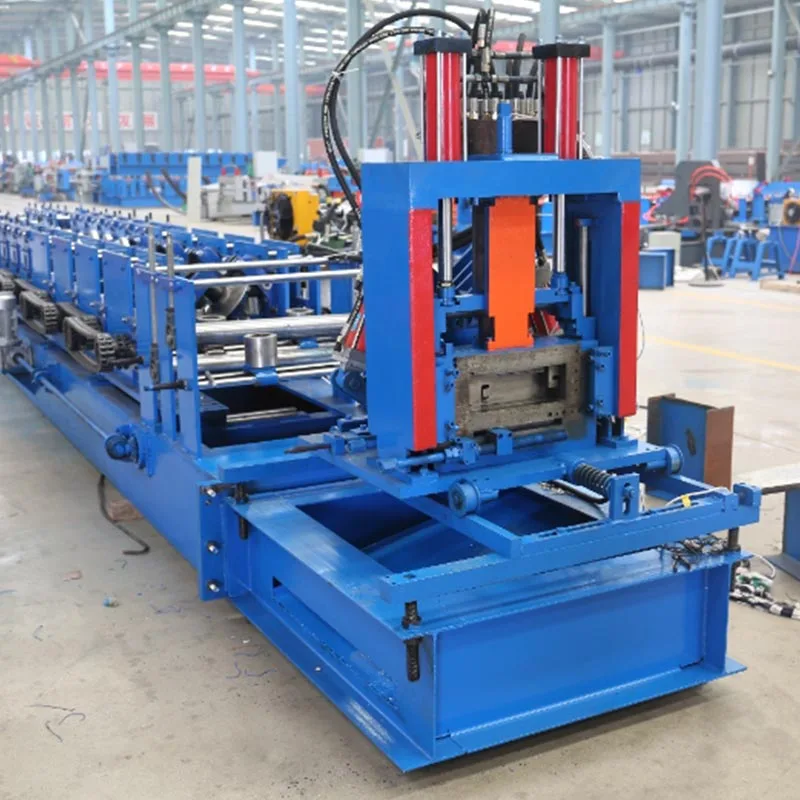

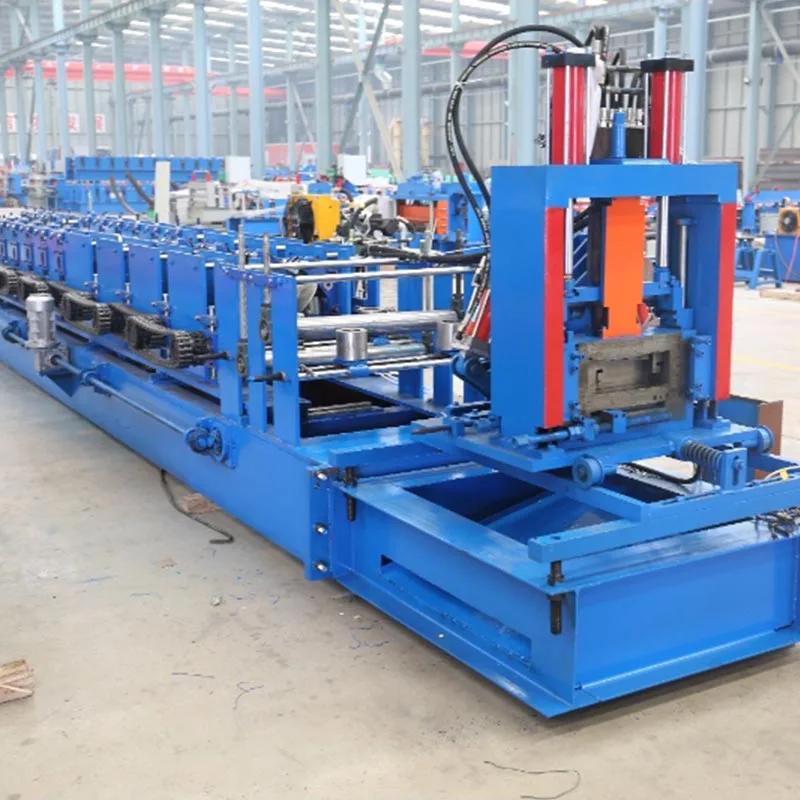

Máquina perfiladora de correas C

La máquina perfiladora de correas C funciona mediante un proceso de perfilado. Una tira de acero se dobla mediante varios juegos de rodillos. La tira se transforma lentamente en forma de "C". Finalmente se corta al largo requerido.

Esta máquina es la columna vertebral de la construcción de estructuras metálicas. Permite una rápida y rentable producción. Crea elementos estructurales consistentes y de alta calidad. La máquina es esencial para muchas industrias. su La alta automatización y eficiencia la convierten en una herramienta clave. Fabricantes de estructuras de acero, fabricantes de estructuras metálicas y materiales. Todos los proveedores confían en él.

Descripción detallada

La máquina perfiladora de correas C ejecuta un ciclo suave y automatizado. Su flujo de trabajo implica varias etapas clave.

A. El proceso de perfilado:

Desenrollado y enderezado: Se carga una bobina de acero en el desenrollador. La tira debe quedar plana antes de formarse. un la máquina niveladora lo aplana. Este paso garantiza la precisión de la correa.

Preperforación (opcional pero común): la tira plana a menudo pasa primero por una unidad de perforación. Esta unidad crea agujeros, ranuras o muescas precisas. Estas características hacen que el montaje in situ sea más rápido y sencillo. Proporcionan vías para Tuberías, conductos y pernos.

Sección de perfilado: el corazón de la máquina: la banda de acero plana ingresa a esta estación. es progresivamente moldeado en su perfil C final. Muchos juegos de rodillos superiores e inferiores guían este proceso. Cada conjunto dobla el acero un poco más.

Los primeros soportes crean las curvas iniciales para las dos bridas.

Los soportes posteriores profundizan gradualmente el alma y finalizan las esquinas de las alas.

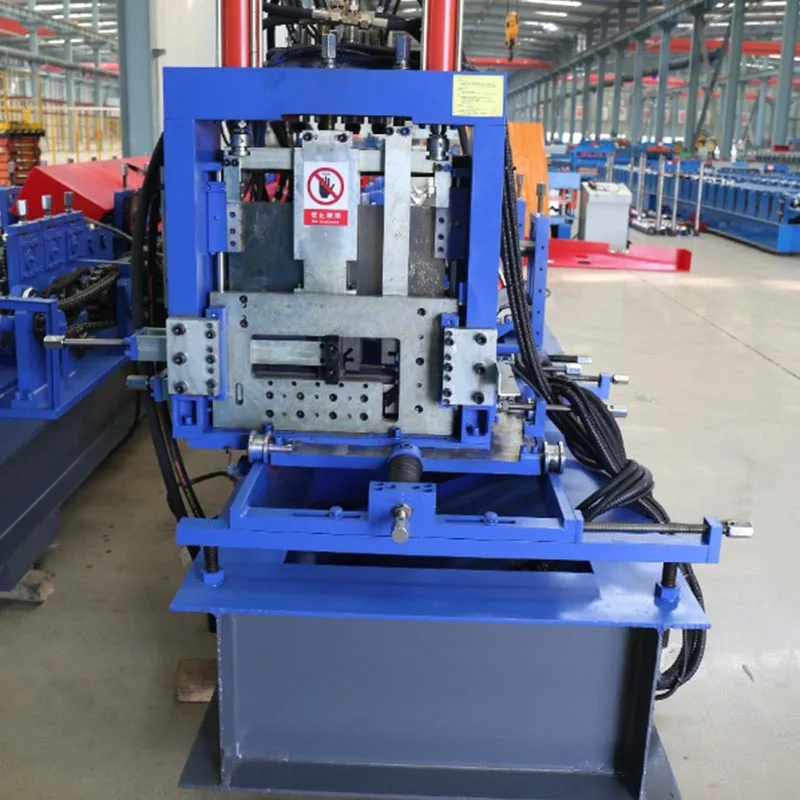

Corte a medida: la sección en C completamente formada se mueve hacia el mecanismo de corte. Un "volador" hidráulico o servoaccionado. El sistema de corte es estándar. Se mueve con la correa, realiza un corte limpio y luego regresa a su posición inicial. Esto permite una producción continua sin parar.

Salida y apilado: las correas terminadas se transportan y apilan automáticamente. Esto permite un funcionamiento suave y continuo. producción.

B. Componentes principales:

Desenrollador: Sostiene la bobina de acero.

Máquina niveladora: Aplana la fleje de acero.

Unidad de Punzonado: Crea agujeros o muescas en la tira plana.

Estaciones de perfilado: Múltiples soportes de rodillos que dan forma progresivamente al acero.

Sistema de servocorte: logra cortes limpios y en ángulo recto con servomotores de precisión.

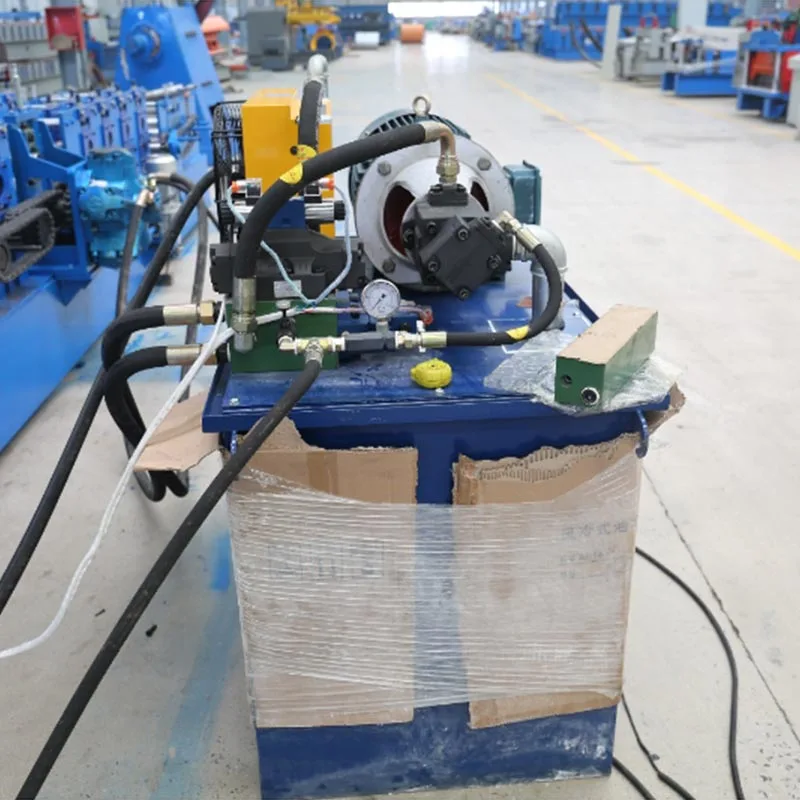

Paquete de energía hidráulica: esta unidad actúa como el corazón de la máquina, generando la energía constante y confiable necesaria para tanto en las operaciones de punzonado como de corte.

Sistema de control PLC: Esta es la unidad de control central. Controla todas las funciones con alta precisión. La operación es simple a través de una pantalla táctil fácil de usar.

Transportador/apilador de salida: transporta automáticamente las correas cortadas y las agrupa cuidadosamente en pilas, agilizando el final de la línea de producción.

Escenarios de aplicación

Las máquinas perfiladoras de correas C son la piedra angular de la construcción moderna y sirven para cualquier aplicación donde se requieran estructuras. la fuerza es primordial.

Edificios metálicos prediseñados (PEMB): este es el uso principal. La máquina produce correas y vigas para almacenes, fábricas, hangares de aviones y grandes edificios comerciales.

Construcción comercial: estas correas proporcionan soporte estructural. Son componentes clave en los techos y paredes de estructuras diversas, desde centros comerciales y centros logísticos hasta grandes complejos deportivos.

Estructura de acero residencial: Para estructuras de acero de calibre ligero residencial (LGSF) en casas y apartamentos. Es un alternativa duradera y a prueba de termitas a la madera.

Sistemas de montaje de energía solar: fabrica las estructuras de soporte para paneles solares montados en el suelo y en los tejados.

Estructuras de invernadero: produce miembros de soporte rectos o curvos para grandes invernaderos agrícolas.

Edificios modulares y de contenedores: crea el marco principal para unidades de construcción prefabricadas y portátiles.

Sistemas de estanterías de almacenamiento: La máquina es lo suficientemente flexible como para fabricar componentes de estanterías de almacenamiento. Esto se logra mediante simplemente reconfigurando sus ajustes.

Ventajas clave

Consistencia y precisión excepcionales: el proceso de perfilado garantiza que cada correa tenga una sección transversal idéntica, garantizando una perfecta uniformidad. Esto garantiza la integridad estructural y simplifica el montaje.

Reducción significativa de costos: la máquina utiliza bobinas de acero en bruto, que es más económico. Automatización completa también Reduce drásticamente los costos de mano de obra y el desperdicio de material. El costo por correa es menor.

Flexibilidad y personalización: la máquina se puede ajustar rápidamente para producir diferentes tamaños de correas en C. simplemente cambiando los rodillos y actualizando el programa PLC, está listo para una nueva tanda de producción. Los patrones de perforación están completamente personalizable para cualquier proyecto.

Preservación de la resistencia del material: el proceso de conformado en frío endurece el acero en las curvas. Esto hace la final Producto más fuerte y rígido. La química del acero permanece sin cambios.

Desperdicio mínimo: El proceso de perfilado es muy eficiente en cuanto a materiales. Genera mucha menos chatarra en comparación con los métodos como prensa de freno.

Operación integrada: el sistema combina todos los pasos en una línea perfecta. Esto reduce drásticamente el tiempo de manipulación y elimina la necesidad de múltiples máquinas separadas.

Parámetros técnicos

Nota: Muchas máquinas están diseñadas para ser ajustables y capaces de producir una variedad de tamaños de correas C cambiando el rodillos y ajustes.

Ventajas clave

Una máquina perfiladora de correas C ofrece muchos beneficios importantes. Es una opción más inteligente que comprar correas prefabricadas o utilizando otros métodos.

Alta eficiencia: la máquina puede funcionar sin parar, 24 horas al día, 7 días a la semana. Produce decenas de metros de correa terminada cada minuto. Esto aumenta enormemente su capacidad de producción.

Excelente consistencia: cada correa producida es idéntica. Esta uniformidad es crucial para la resistencia estructural. eso También hace que el montaje en obra sea más rápido y sencillo.

Costos más bajos: La máquina ahorra dinero. Utiliza acero enrollado y está totalmente automatizado. Esto reduce tanto los costos laborales como desperdicio de materiales. Su costo por unidad baja.

Gran flexibilidad: puede cambiar rápidamente el tamaño de la correa. Simplemente cambie los rodillos y actualice la configuración del PLC. esto le permite ejecutar diferentes tamaños de correas C con un retraso mínimo.

Producto más resistente: El proceso de perfilado en realidad fortalece el acero en las curvas. El resultado es una piel más rígida, correa más dura. Las propiedades químicas del acero permanecen sin cambios.

Menos desperdicio: este método es muy eficiente con los materiales. Genera muchos menos desperdicios que la plegadora; la prensa El método requiere espacios en blanco más grandes, lo que resulta en más recortes.

Proceso integrado: toda la línea de producción está integrada en una operación fluida. Esto reduce el tiempo de manipulación. y elimina la necesidad de varias máquinas separadas.

Detalles y características importantes

El verdadero valor de una máquina perfiladora de correas C moderna está en sus detalles. Las características clave definen su rendimiento, facilidad de uso y seguridad.

Rodillos de calidad: Los rodillos son las piezas más críticas. Están fabricados de acero para rodamientos de alta calidad. ellos son tratado térmicamente para que la superficie se endurezca y el núcleo permanezca resistente. Esto da como resultado una larga vida útil y excelente resistencia al desgaste.

Ejes y carcasas resistentes: fabricados con acero de aleación de alta resistencia tratado térmicamente, los ejes están sostenidos por soportes robustos y carcasas de doble cojinete. Esta configuración evita que se doble durante la operación a alta velocidad, lo cual es vital para el producto. precisión.

Controles avanzados: un PLC central con pantalla táctil permite a los operadores controlar todos los parámetros. pueden establecer datos de producción, guardar recetas de trabajo y monitorear el estado y diagnóstico de la máquina en tiempo real.

Tecnología servoaccionada: los sistemas servos son comunes en las máquinas modernas. Son una alternativa precisa y silenciosa a sistemas hidráulicos. Los servos son más precisos, ahorran energía y ofrecen un control superior.

Lubricación automática: es común un sistema de lubricación central integrado. Funciona engrasando automáticamente el rodillos y cojinetes a intervalos regulares. Esto reduce el mantenimiento manual, reduce el desgaste y evita el sobrecalentamiento.

La seguridad es lo primero: la seguridad del operador es un enfoque central. La máquina dispone de protecciones integradas, múltiples botones de parada de emergencia, y protección contra sobrecarga eléctrica.

Cambio rápido: puede cambiar entre tamaños de correa rápidamente. Los operadores pueden realizar ajustes simplificados. esto Minimiza el tiempo de inactividad y aumenta la eficiencia general.

La máquina perfiladora de correas C es una obra maestra de la ingeniería industrial. Hace girar una simple bobina de acero. en un componente estructural vital. Lo hace con notable velocidad, precisión y economía. Su papel en nuestro moderno El mundo es enorme, desde la construcción de complejos industriales hasta el apoyo a granjas solares. Para cualquier negocio de construcción metálica, este La máquina es una inversión estratégica. Impulsa la productividad, la calidad y la ventaja competitiva.
