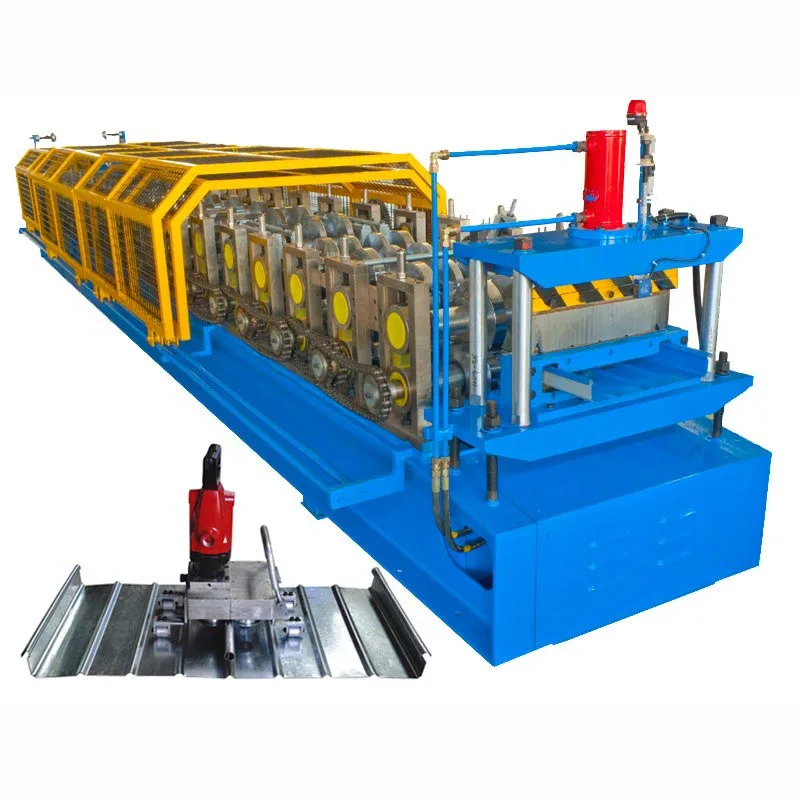

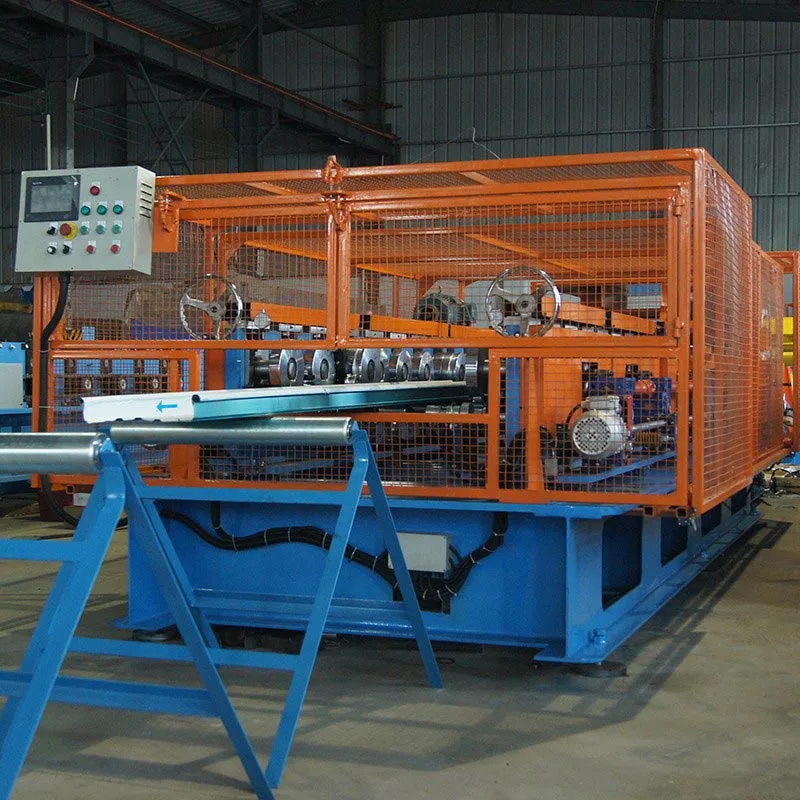

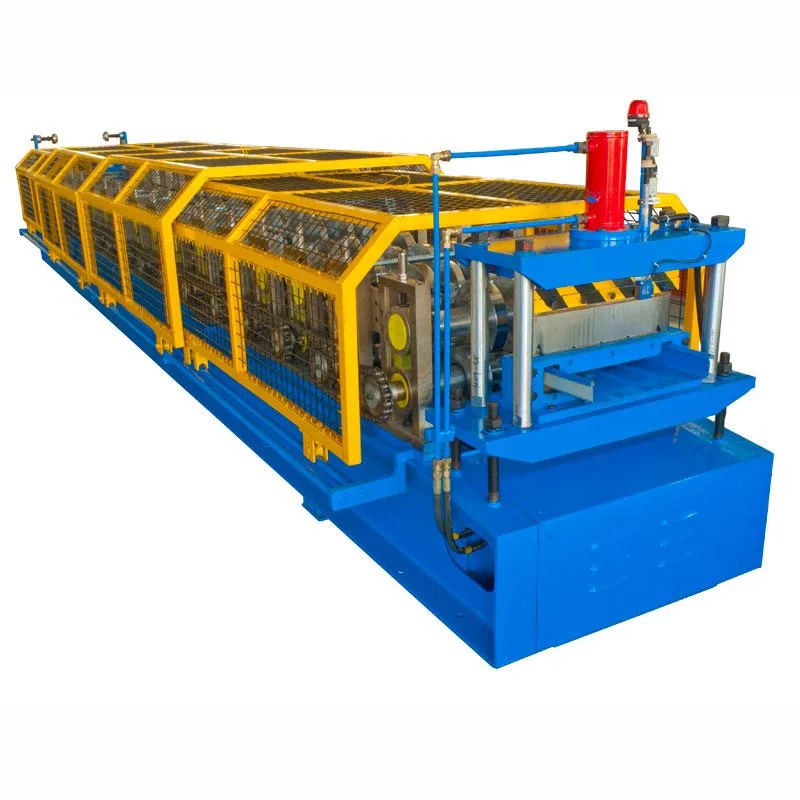

Máquina formadora de rollos de techo de metal con costura alzada

¿Cómo funciona la máquina?

Una máquina perfiladora de techos metálicos con junta alzada utiliza un proceso de conformado en frío. Comienza con una bobina de metal plana. esto La bobina pasa a través de una serie de matrices de rodillos. Cada juego de rodillos da forma gradualmente al metal. Finalmente, un terminado El panel emerge con costuras elevadas integradas.

Estas costuras se entrelazan con los paneles adyacentes. Se elevan por encima del plano de drenaje del tejado. Este diseño elimina la necesidad de sujetadores pasantes en la superficie amplia. Esta característica clave hace que los techos con junta alzada sean altamente resistente a fugas. También permite que el techo soporte la expansión y contracción térmica.

Ventajas de la máquina

Estas máquinas suponen un gran avance respecto a la fabricación manual. ellos ofrecen consistencia inigualable. Proporcionan una alta velocidad de producción. Son rentables para proyectos a gran escala. Estos Los proyectos incluyen edificios comerciales, instalaciones industriales, aeropuertos y estadios deportivos.

¿Cuál es la línea de producción de este producto?

Una máquina perfiladora de techos metálicos con costura alzada es una línea de producción integrada. Su configuración estándar tiene varios componentes clave. Estas partes funcionan juntas a la perfección.

Uncoiler/Decoiler: Este es el inicio de la línea. En él se aloja la pesada bobina de metal, que puede pesar varias toneladas. eso alimenta la bobina a la máquina. Puede ser motorizado o pasivo. A menudo tiene un sistema de frenos para mantener tensión.

Unidad de Alimentación y Nivelación: La tira metálica de la bobina puede tener curvas o imperfecciones. Esta unidad tiene nivelación. rodillos. Estos rodillos aplanan y enderezan el material. Esto asegura una alimentación uniforme al formador principal. es crítico para la precisión del panel final.

Sistema de preperforación/entallado (opcional pero común): muchos techos utilizan accesorios de clip ocultos. esta estacion perfora automáticamente agujeros o muescas precisas en los bordes del panel. Esto sucede a intervalos establecidos. los agujeros Permitir que los paneles se sujeten con clips deslizantes. Los clips están ocultos debajo de las costuras entrelazadas.

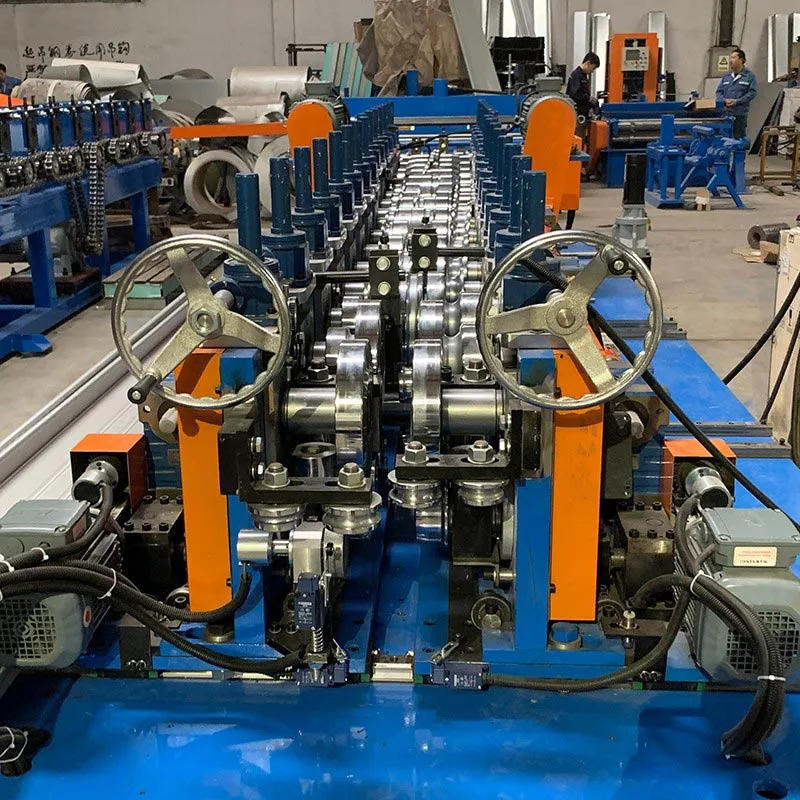

Estación de perfilado: este es el corazón de la máquina. Tiene una serie de stands. Cada soporte contiene un rodillo personalizado. muere. La tira pasa por cada soporte. Con cada paso, los rodillos doblan un poco más el metal. esto sucede gradualmente hasta lograr el perfil final. El número de puestos varía, normalmente de 12 a 22 o más. Más soportes permiten una forma más suave y precisa. Esto da como resultado un mejor acabado y menos estrés del material.

Sistema de corte: Una vez que el panel está completamente formado, se corta a la medida. Se utilizan dos tipos principales:

Flying Cut-off (Corte Sincronizado): Este es el tipo más avanzado. El mecanismo de corte se mueve con el panel de avance. Realiza un corte limpio y cuadrado sin detener la línea. Esto permite el mayor nivel posible Velocidad y eficiencia de la línea de producción.

Corte estacionario: La máquina se detiene brevemente para realizar el corte. Este método es más sencillo pero más lento.

Mesa de salida/Mesa de salida: Los paneles terminados se transportan fuera de la máquina y luego a un receptor. mesa.Esta mesa suele estar equipada con rodillos o un cinturón para protegerla contra rayones. Sistemas de apilamiento automático se puede agregar aquí.

El proceso de formación en secuencia:

Carga de bobinas → 2. Enderezamiento y alimentación → 3. (Opcional) Muesca de orificios → 4. Conformado de rollos incrementales → 5. Corte Sincronizado → 6. Salida y Apilado de Paneles.

¿Dónde se puede utilizar este producto?

Los techos con juntas alzadas se utilizan en todas partes. Estas máquinas perfiladoras de techos metálicos con costura alzada se utilizan a nivel mundial en tanto proyectos de nueva construcción como de modernización. Las aplicaciones clave incluyen:

Edificios comerciales y de oficinas: elegidos por su aspecto profesional, larga vida útil y bajo mantenimiento.

Instalaciones Industriales y Bodegas: Ideal para grandes luces de techo. Son lo suficientemente resistentes para entornos hostiles.

Edificios Públicos: Aeropuertos, estaciones de tren, escuelas, hospitales y estadios deportivos. Se benefician del sistema Fiabilidad, instalación rápida y apariencia moderna.

Edificios agrícolas: el techo proporciona una protección superior contra la intemperie y requiere poco mantenimiento, ideal para salvaguardar productos ganaderos y agrícolas.

Construcción residencial de alta gama: cada vez más popular para las casas de lujo modernas. Esto se debe a sus líneas elegantes. y larga vida útil.

Proyectos arquitectónicos especializados: se utiliza para techos curvos, cúpulas y formas complejas. Esto a menudo requiere especialistas máquinas.

Parámetros técnicos

Ventajas clave

Produzca paneles bajo demanda: cree paneles directamente en el sitio, exactamente cuando sea necesario. Esto elimina los plazos de entrega y el riesgo. de daños durante el transporte. También reduce el riesgo de daños durante el transporte. Incluso puedes realizar ajustes en tiempo real.

Menos costuras, menos fugas: la máquina perfiladora de techos metálicos con costura alzada puede fabricar paneles tan largos como toda la longitud de la máquina. pendiente del techo. Esto elimina los solapamientos laterales transversales. Estas vueltas son puntos débiles comunes de fugas. Paneles preformados No puedo hacer esto.

Ahorre dinero: verá importantes reducciones de costos. Ahorrará en el transporte de paneles largos y preformados. tu también ahorre en manipulación y almacenamiento. La producción in situ también minimiza el desperdicio de material.

Constante y alta calidad: la producción está automatizada y controlada por ordenador. Esto garantiza que cada panel tenga la Exactamente las mismas dimensiones y forma. Esta cualidad conduce a una instalación más rápida, limpia y confiable.

Instale techos más rápido: el proceso es un flujo de trabajo continuo. El proceso fluye sin problemas desde la bobina en bruto hasta la terminada. panel. Este flujo continuo y optimizado acorta significativamente la duración del proyecto.

Adaptarse a diferentes proyectos: la máquina es muy versátil. La máquina puede producir diferentes perfiles, costura alturas y anchos simplemente cambiando los troqueles del rodillo. Esta versatilidad lo hace perfecto para contratistas con gama diversa de proyectos.

Detalles y características clave

Troqueles de rodillos de alta calidad: Los troqueles de rodillos son las piezas más importantes. Están hechos de alto contenido de carbono, acero con alto contenido de cromo. Están mecanizados con precisión mediante CNC. Luego, se muelen y se tratan térmicamente. Esto los hace muy duro y resistente al desgaste. Los rodillos tienen un pulido tipo espejo. Esto evita rayones en la superficie pintada. metales.

Marco fuerte y rígido: El marco principal está construido con acero de alta resistencia y está soldado y aliviado de tensiones, un proceso lo que proporciona gran rigidez y estabilidad. Esto asegura una alineación perfecta para producir paneles rectos y verdaderos.

Sistema de accionamiento de precisión: Los ejes de formación utilizan rodamientos de bolas autoalineantes de alta resistencia. El tren motriz asegura funcionamiento suave, potente y perfectamente sincronizado de todas las estaciones de formado.

Control informático avanzado: un PLC actúa como cerebro de la máquina. Usando una pantalla intuitiva, los operadores ingresan el longitud, cantidad y patrones de punzonado requeridos. El PLC controla la velocidad de alimentación, la longitud de corte y el punzonado. secuencia. También proporciona diagnósticos y alarmas de fallas.

Servoalimentación y corte precisos: las máquinas de alta gama utilizan servomotores. Estos controlan el alimentador y el vuelo. corte. Esto proporciona una precisión excepcional en la longitud de corte. También garantiza un corte perfectamente cuadrado a altas velocidades.

Seguridad incorporada: Los botones de parada de emergencia están ubicados en múltiples puntos. Las protecciones cubren todas las piezas giratorias. Se pueden agregar cortinas de luz o enclavamientos de seguridad. Estas características ayudan a prevenir lesiones al operador.

La máquina perfiladora de techos metálicos con costura alzada aporta eficiencia industrial a la construcción. cambia el proceso de techado por completo. Convierte un trabajo lento y con mucha logística en un flujo de trabajo fluido e integrado. Este método es altamente rentable.

Lleva la fábrica al lugar de trabajo. Esto da más poder a los contratistas, arquitectos y constructores. ellos pueden lograr mejores resultados en menos tiempo. El costo total también es menor.

Para cualquier proyecto de techado metálico a gran escala, esta máquina es una inversión estratégica. No estás simplemente comprando un máquina. Está mejorando su capacidad, reputación y rentabilidad. El producto final es duradero, Techo hermoso y de alto rendimiento. Este techo es una prueba de la precisión y el poder de la fabricación moderna.
