Máquina perfiladora de pernos prisioneros de acero de calibre ligero de 38-50 mm

Esta máquina perfiladora de estructuras de acero liviano específica a través de una máquina perfiladora de postes de acero de calibre liviano de 38-50 mm se enfoca en el "hueso principal". En construcción, esto también se conoce como "C-Stud" o "Channel Stud". Es el principal miembro vertical u horizontal en un calibre ligero. estructura de acero. La designación "38-50" se refiere a la profundidad del alma del montante. Esto significa que produce montantes con una altura de alma. de 38 milímetros a 50 milímetros. La red es la parte central plana del montante en forma de C.

En el corazón de la construcción moderna de estructuras de acero liviano (LSS), esta máquina para estructuras de acero liviano a través de 38-50 Main Bone Equipment automatiza la fabricación de componentes idénticos y sin defectos, lo que garantiza la calidad y acelera el proyecto. entrega.

Esta máquina de estructura de acero ligero a través del equipo óseo principal 38-50 es un sistema de perfilado. La máquina es configurado como una larga línea en tándem de múltiples estaciones de trabajo. Esta configuración permite una perfecta, continua y altamente flujo de trabajo automatizado de principio a fin.

Componentes principales

Desenrollador / Desenrollador: Todo el proceso de producción depende de la estación de desenrollado para un inicio impecable. Diseñado Para una máxima confiabilidad, asegura la bobina pesada, alimenta el material suavemente y emplea un control de tensión preciso. para prevenir defectos. Esto garantiza un flujo de material consistente e ininterrumpido, preparando el escenario para una línea óptima. rendimiento.

Guía de alimentación: esta sección guía la tira de acero plana. Lo alinea perfectamente para la entrada al primer formado. estación. La precisión aquí es clave para un producto final recto y preciso.

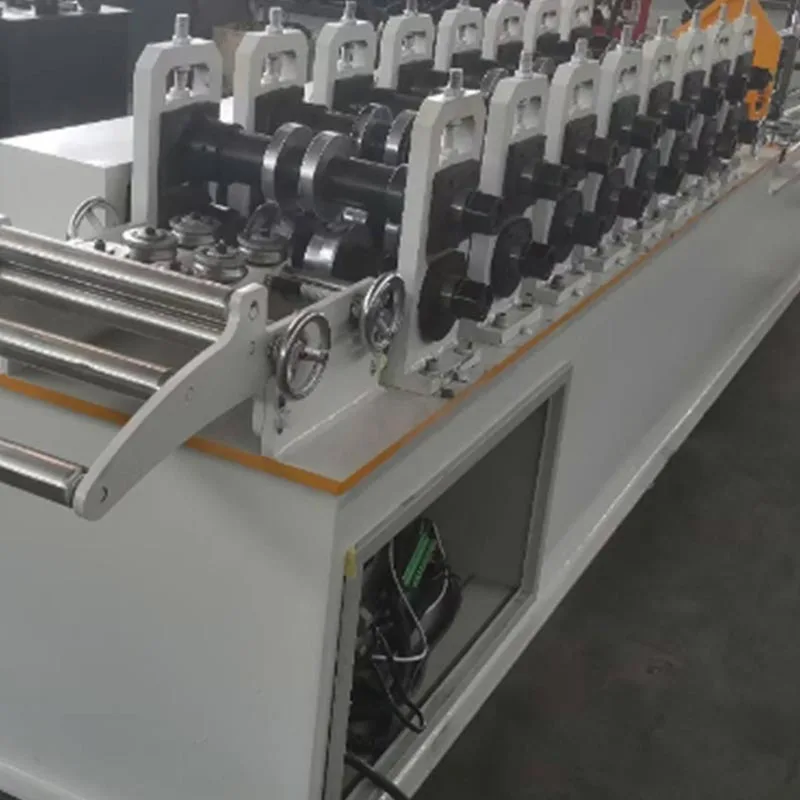

Estaciones de perfilado: El proceso de formado es gradual. Un elevado número de estaciones (18-22) hace que cada curva sea pequeña y controlado. El resultado es un perfil en C suave, preciso y de alta calidad.

El número total de estaciones (normalmente 18-22) dicta la suavidad y precisión del perfil final.

Unidad de punzonado y entallado: este es un subsistema crítico. Generalmente se encuentra después de la formación inicial. etapas. Los punzones hidráulicos o servomotores crean agujeros en el alma del montante. Estos agujeros son para electricidad. cableado, tuberías de plomería y servicios mecánicos. También pueden crear muescas para conectar pistas u otros montantes. Esta unidad es totalmente programable.

Sistema de corte: Una vez que el montante está completamente formado, se corta a la longitud requerida. Se utilizan dos tipos principales:

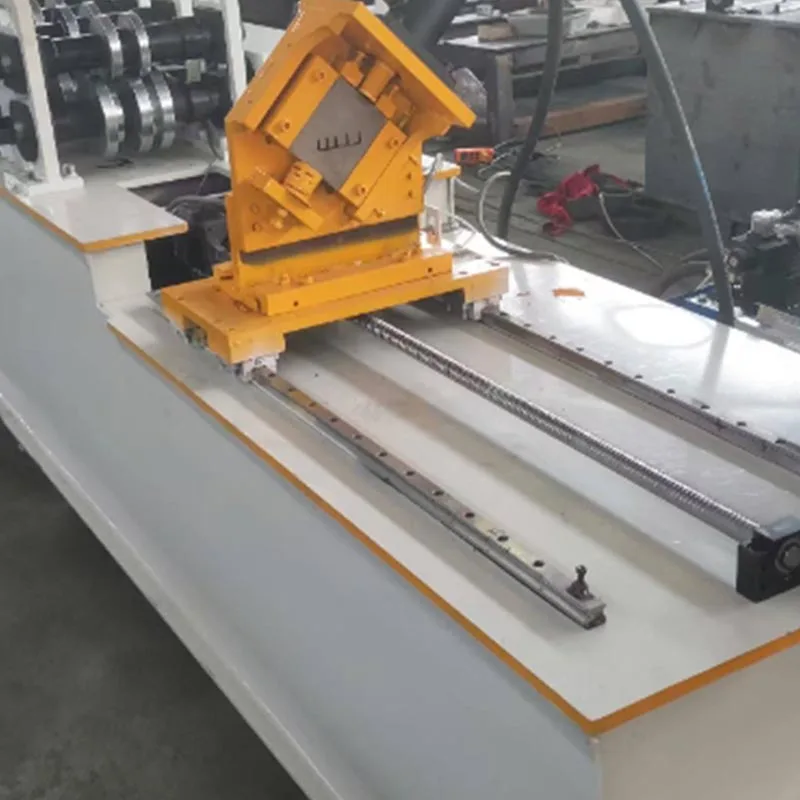

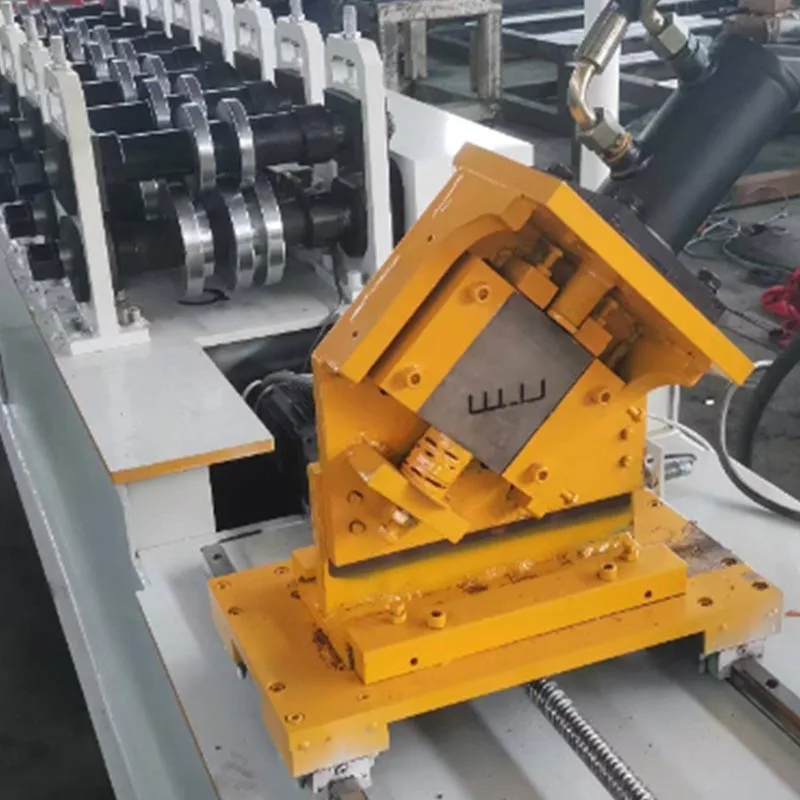

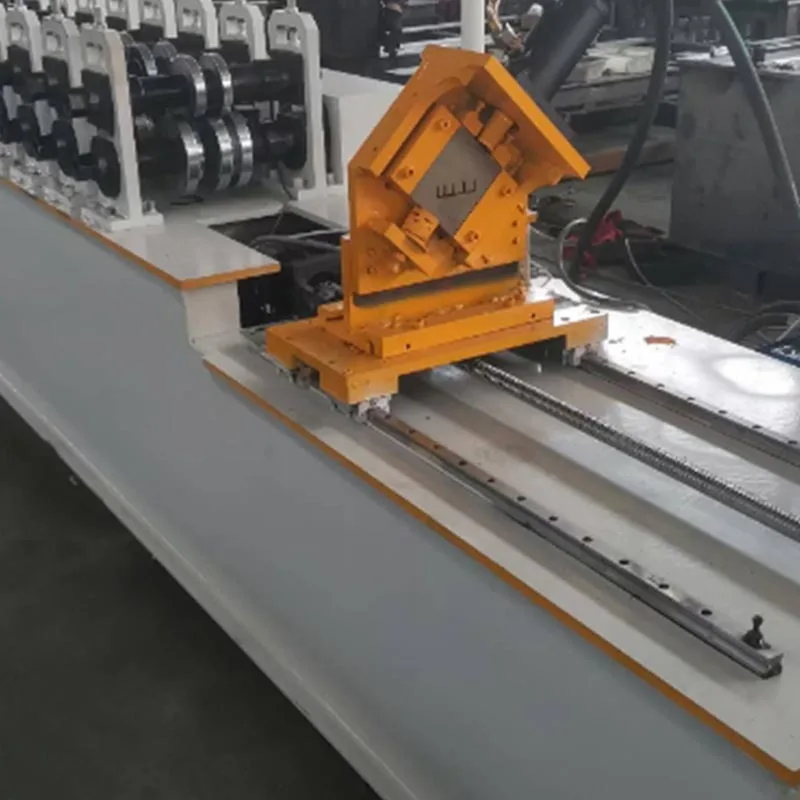

Corte volador: como método más eficiente, se sincroniza con precisión con la tira en movimiento para realizar cortes limpios. a máxima velocidad de producción, eliminando el tiempo de inactividad y permitiendo un funcionamiento continuo y de alta velocidad.

Corte estacionario: una opción consciente de los costos que utiliza un método de detener y cortar. Más lento pero muy fiable, sirve como Solución pragmática para máquinas de servicio estándar o entornos de producción de baja velocidad.

Sistema de control (PLC y HMI): toda la máquina está gestionada por un controlador lógico programable (PLC). el operador interactúa con el sistema a través de una interfaz hombre-máquina (HMI), generalmente una pantalla táctil. Aquí, el operador ingresa todos los parámetros. Esto incluye la longitud de los montantes, la cantidad y la posición y el tipo de orificios. El sistema es inteligente. y fácil de usar.

Tabla de Salida/Tabla de Run-Out: Aquí finaliza la línea de producción. Los C-Studs terminados llegan, se apilan cuidadosamente y luego transportado al sitio de construcción.

¿Cuáles son las características de este producto?

El uso de esta máquina perfiladora de pernos de acero de calibre ligero de 38-50 mm ofrece beneficios transformadores sobre métodos tradicionales.

Eficiencia de producción extremadamente alta: al operar a alta velocidad, produce cientos de metros de postes cada hora. Este resultado supera con creces cualquier método manual. Garantiza un suministro rápido y constante de materiales para cualquier proyecto. línea de tiempo.

Precisión y consistencia superiores: cada perno producido es idéntico. Las tolerancias dimensionales son extremadamente apretado. Esto elimina el error humano y la variación. Conduce a un montaje in situ más rápido, más fácil y más preciso. No hay inadaptados ni materiales desperdiciados.

Ahorros significativos en materiales: Nuestra avanzada tecnología de fabricación ofrece una excelente rentabilidad en materiales. eso apunta al desperdicio de manera integral, minimizando los desechos provenientes del corte y punzonado y al mismo tiempo previene errores. Esta integrado El método garantiza una asignación óptima de recursos, asegurando que sus materiales alcancen su máximo potencial.

Notable flexibilidad y personalización: esta máquina de estructura de acero liviano a través de 38-50 equipos óseos principales combina flexibilidad con una personalización completa. Cambia fácilmente entre perfiles y se puede programar con patrones de perforación específicos, lo que lo hace perfecto para realizar diseños arquitectónicos únicos.

Reducción de costos laborales y dependencia de habilidades: la automatización ofrece más que ahorros de costos; construye una estrategia ventaja. Reduce la dependencia de un equipo grande y especializado. Esto protege su operación de un mercado laboral volátil y asegura la previsibilidad.

Resistencia estructural mejorada: el proceso de conformado en frío fortalece el acero mediante endurecimiento por trabajo, por lo que aumentando su límite elástico en los puntos críticos de flexión. El resultado es claro: fuerza superior y mayor mayor durabilidad que el corte y la soldadura convencionales.

Integración con software BIM y CAD: las máquinas modernas pueden importar archivos de diseño directamente. Pueden tomar datos de Software de modelado de información de construcción (BIM) o diseño asistido por computadora (CAD). Esto crea una perfecta flujo de trabajo digital a físico. Reduce aún más los errores y ahorra tiempo.

Solicitud

Esta máquina perfiladora de pernos de acero de calibre ligero de 38-50 mm es versátil. Sirve una amplia gama de sectores de la construcción.

Construcción Residencial: Este sistema es una solución ideal para la construcción de casas, adosados y edificios de poca altura. complejos de apartamentos. Permite la producción eficiente de todo el esqueleto estructural, incluyendo paredes, pisos, y vigas de techo.

Edificios Comerciales: Se utiliza para oficinas, tiendas minoristas, hoteles y escuelas. El espacio web abierto en los postes es ideal para ocultar amplios servicios eléctricos y de plomería en paredes y techos.

Naves Industriales: Es apto para almacenes, fábricas y centros logísticos. Estas estructuras suelen utilizar grandes luces y requieren una estructura resistente y duradera.

Paredes divisorias interiores: para interiores comerciales y de oficinas, la necesidad de paredes divisorias sin carga es universales. Nuestros sistemas satisfacen esta demanda directamente al permitir la producción rápida y precisa de todo el metal necesario. montantes y orugas, lo que agiliza significativamente el cronograma de instalación y reduce los costos de mano de obra.

Renovación y construcción modular: es esta precisión la que permite la fabricación confiable de paredes completas. paneles en un entorno de fábrica, que luego se transportan al sitio de construcción para una finalización final rápida y sin problemas. montaje.

El flujo de trabajo del proceso de producción

La operación es un proceso simplificado y secuencial.

Paso 1: Carga de material. Una carretilla elevadora o una grúa coloca una bobina de fleje de acero galvanizado en el desenrollador. el libre El extremo de la bobina se introduce en la guía de alimentación.

Paso 2: Configuración de parámetros. Con su HMI intuitiva, el sistema es fácil de ejecutar. Esta es una operación de configurar y olvidar. Definir los parámetros. La máquina se encarga del resto y ofrece una precisión impecable.

Paso 3: perfilado. La máquina se pone en marcha. La banda de acero viaja a través de las estaciones de perfilado. en cada estación, se dobla progresivamente desde una tira plana hasta su perfil final en forma de C.

Paso 4: Perforar y hacer muescas. El perfil está posicionado. La unidad de punzonado se activa. Ofrece cada hoyo y muesca con precisión. Se eliminan los errores manuales. La compatibilidad de los componentes está asegurada.

Paso 5: Cortar a medida. El semental avanza. El cortador iguala su velocidad. Se hace un corte limpio. el cortador se reinicia inmediatamente. La línea de producción nunca se detiene. Se maximiza la eficiencia.

Paso 6: Salida y apilamiento. Los C-Studs terminados salen de la línea. Se mueven a la tabla de salida. Luego se apilan o recogido. El último paso es el empaquetado y el envío.
