Máquina de quilla de acero ligero Máquina dos en uno

Tradicionalmente, estos perfiles requerían dos máquinas independientes. Este nuevo sistema dos en uno combina ambas funciones. eso es una solución altamente eficiente y que ahorra espacio. La máquina dos en uno Light Steel Keel Machine forma estos componentes a partir de enrollado tiras de acero galvanizado. Trabaja con alta precisión y velocidad.

Esta máquina es vital para la construcción moderna de paneles de yeso y estructuras de acero liviano. eso ayuda Crea el esqueleto para paredes y techos. Su diseño integrado representa un importante paso adelante en la construcción fabricación de materiales.

Descripción detallada

La máquina dos en uno de máquina de quilla de acero ligero es un sistema completo de perfilado. No es una máquina sencilla. el proceso comienza en el desenrollador (puesto de desenrollado). Su trabajo es sostener la bobina de materia prima e introducirla suavemente en el línea de producción.

R. Este es el punto de partida.

Contiene la gran bobina de materia prima. El material suele ser fleje de acero galvanizado. El desenrollador alimenta el Pele en la máquina de manera suave y consistente. Suele tener un mecanismo de frenado. Esto evita que la bobina desenrollándose demasiado rápido.

B. Dispositivo guía y nivelador

Esta unidad corrige curvas y elimina torceduras de la tira de acero. Aplana el material antes del conformado. proceso. Esto es vital para fabricar productos rectos y precisos.

C. Desenrollador servoaccionado (opcional pero común)

Este es un sofisticado sistema de alimentación. Utiliza un servomotor para un control de alta precisión. Tira el material adelante en longitudes exactas. Esto es esencial para el proceso de corte a medida. Garantiza que cada montante y pieza de pista tiene la misma longitud especificada.

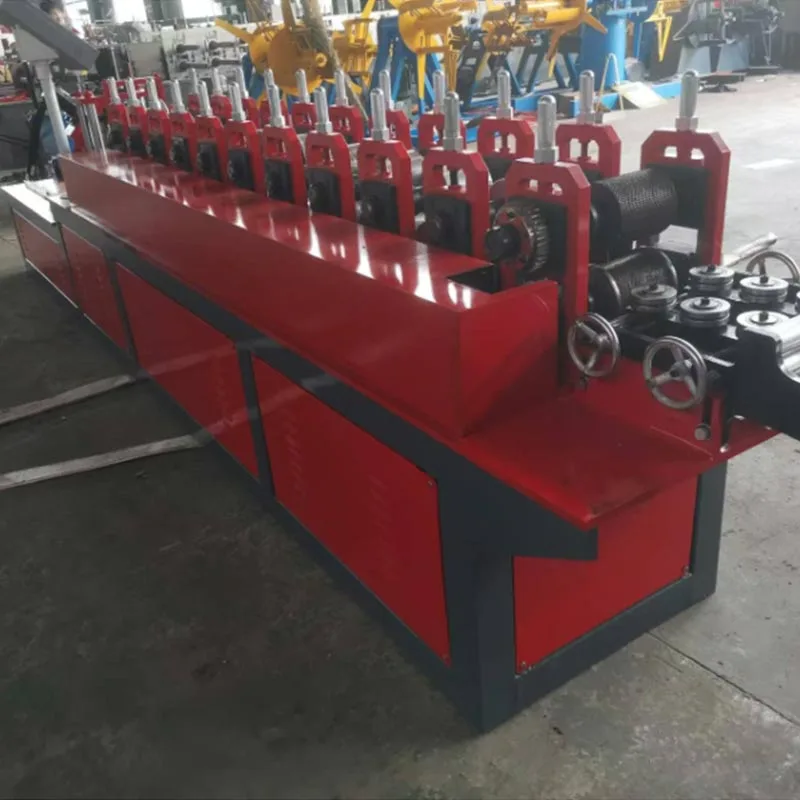

D. La estación principal de perfilado

Este es el corazón de la máquina. Consta de una serie de cajas de laminación. Cada soporte tiene un juego de endurecido rodillos de acero (troqueles). La forma de estos rodillos es específica.

La tira pasa por cada stand consecutivo. En cada paso, los rodillos doblan gradualmente el acero. le dan forma en el perfil final. Para una máquina dos en uno, esta estación está diseñada para formar perfiles de montantes y de rieles.

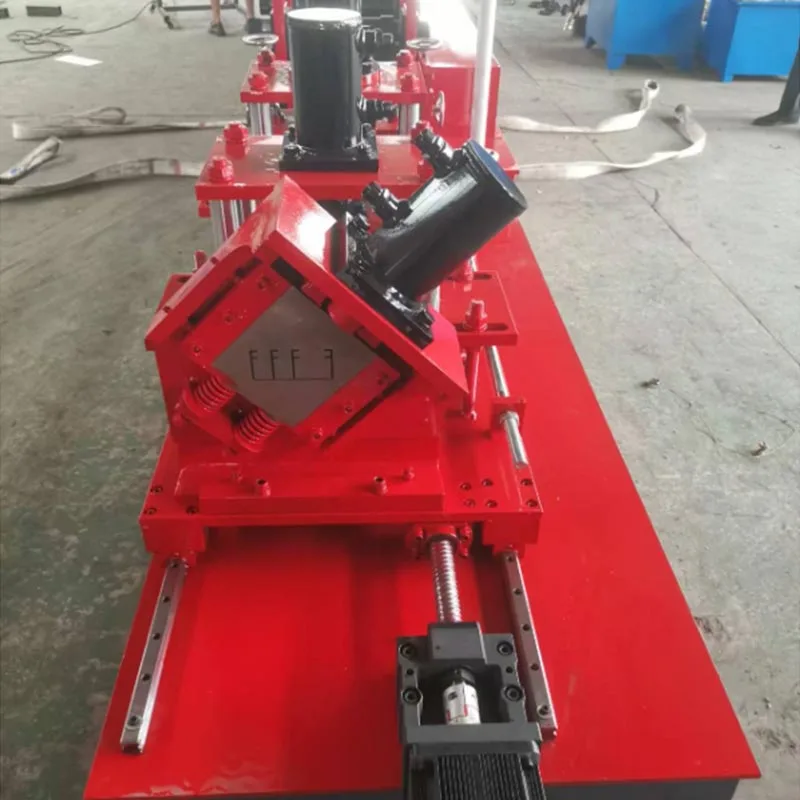

E. Mecanismo de cambio de perfil

Esta es la característica principal que lo convierte en "dos en uno". No se trata de dos máquinas atornilladas entre sí. es uno inteligente sistema. El cambio se puede realizar de dos formas principales:

Cambio manual de rodillos: el operador cambia físicamente algunos de los rodillos en la estación de formación. Este método es rentable. Es adecuado para fábricas que no necesitan cambiar de perfil con mucha frecuencia.

Conmutación automática/servo: este es un sistema más avanzado. La máquina utiliza servomotores para mover ciertos rodillos en y fuera de posición. El cambio se realiza a través del panel de control. Es rápido y requiere un mínimo de mano de obra. Esto reduce en gran medida el tiempo de inactividad entre ejecuciones de producción.

F. Unidad de punzonado y entallado

Los montantes a menudo necesitan agujeros para plomería y cableado eléctrico. Es posible que las vías necesiten muescas para unirlas o reforzarlas. Esta unidad está equipada con punzones hidráulicos o neumáticos. Crea estos agujeros y muescas con gran precisión. El patrón de perforación es programable.

G. Sistema de corte

Una vez que el perfil está completamente formado, se corta a la medida. Esto normalmente se hace mediante un volante hidráulico de alta velocidad. sierra de corte. La cortadora se mueve con el material. Realiza un corte limpio y sin rebabas. Luego vuelve a su inicio. posición para la siguiente pieza. La longitud de corte se ajusta en el sistema de control.

H. Mesa de salida y apilador

Los montantes o orugas terminados se transportan fuera de la máquina. Una tabla de salida los recibe. A menudo, un automático El apilador cuenta las piezas. Los agrupa en pilas ordenadas para facilitar su manipulación y envío. Esto automatiza la final paso del proceso.

Parámetros estándar

Los parámetros de estas máquinas dos en uno de máquina de quilla de acero ligero pueden variar según el fabricante y el modelo. aquí son típicos especificaciones:

Ventajas clave

Combina dos funciones pero requiere menos espacio que dos máquinas separadas. Esto significa una huella más pequeña y Costos significativamente más bajos de espacio, instalación y mantenimiento.

Es una máquina en lugar de dos. Esto ahorra un importante espacio en la fábrica.

La inversión inicial es menor que comprar dos máquinas por separado.

Reduce los costes de electricidad y mantenimiento.

Alta flexibilidad y cambio rápido:

Los productores pueden cambiar fácilmente entre hacer montantes y pistas.

Esto les permite responder rápidamente a las demandas del mercado.

La conmutación automática garantiza cambios rápidos y sin interrupciones. Esto mantiene el tiempo de inactividad al mínimo absoluto.

Calidad de producción superior:

El diseño integrado garantiza que los perfiles de montante y riel coincidan perfectamente. Esto da como resultado un mejor ajuste, marco de construcción más fuerte. El proceso de perfilado crea un producto consistente y de alta calidad.

Ahorro de mano de obra y facilidad de uso:

Una máquina requiere sólo uno o dos operadores. El proceso automatizado reduce la necesidad de mano de obra altamente calificada. El sistema de control PLC hace que la operación sea simple e intuitiva.

Mayor productividad general:

Todo el proceso, desde la bobina hasta el palet terminado, es un viaje continuo y altamente optimizado. Esta integrado Este enfoque ofrece un impulso significativo en la productividad general.

Las altas velocidades y el mínimo tiempo de inactividad conducen a una mayor producción por turno.

Esto aumenta la capacidad y la rentabilidad del fabricante.

Escenarios de aplicación

Esta máquina dos en uno de máquina de quilla de acero ligero está especializada en la fabricación de componentes principales para una variedad de sistemas constructivos.

Paredes divisorias interiores:

Produce montantes y carriles para muros no portantes en el interior de edificios. Se utilizan en oficinas, hoteles, hospitales y apartamentos residenciales.

Techos suspendidos:

La versatilidad de la máquina se extiende a la fabricación precisa de guías principales y ángulos de pared para rejillas de techo suspendido. sistemas.

Estructura de acero de calibre ligero (LGSF):

En la construcción moderna, edificios enteros se construyen con estructuras de acero conformadas en frío. Esta máquina está especializada para produciendo los marcos de pared necesarios para estas estructuras.

Fabricantes de materiales:

Los principales usuarios son fábricas especializadas en la producción de perfiles de quilla de acero ligeros para el mercado de la construcción. Suministran estos materiales a empresas constructoras y distribuidoras.

Flujo de trabajo de producción

El funcionamiento de la máquina dos en uno con quilla de acero ligera sigue una secuencia clara y lógica.

Paso 1: preparación y configuración

Coloque una bobina de acero galvanizado en el desenrollador. Luego, el operador debe bloquearlo de forma segura en su posición. el El extremo delantero de la tira se alimenta manualmente a través de la guía y dentro de la primera estación de formación. En el panel de control, el operador selecciona el perfil deseado (perno o vía). El operador establece la longitud, cantidad y longitud requeridas. Detalles de perforación para configurar el trabajo.

Paso 2: proceso de perfilado

El motor principal arranca. Los rodillos de cada estación comienzan a girar. La banda de acero se tira a través de la máquina. eso pasa por cada estación de formación. La forma se dobla gradualmente hasta obtener la forma final de C (perno) o de U (pista). perfil. Si la máquina dispone de conmutador automático, los rodillos correspondientes se ajustan solos al perfil seleccionado.

Paso 3: perforar y hacer muescas

A medida que el perfil formado avanza, pasa por debajo de la unidad de punzonado. Los punzones hidráulicos descienden. ellos crean agujeros precisos en el alma de los montantes o muescas en las vías. Esto sucede en un movimiento continuo.

Paso 4: Cortar a medida

El perfil completamente formado y perforado continúa hasta la zona de corte. Un sensor detecta la parte frontal del perfil. el El servo desenrollador garantiza que se haya alimentado la longitud correcta. La tronzadora volante se fija al perfil. se mueve con eso. La hoja de sierra realiza un corte limpio y cuadrado. Una vez completado el corte, la sierra se retrae automáticamente y vuelve a su posición inicial precisa.

Paso 5: salida y apilamiento

El montante o riel terminado se transporta a la mesa de salida. Un contador automático rastrea la producción y una vez al Cuando se alcanza la cantidad preestablecida, el mecanismo de apilamiento los forma en un paquete ordenado. Este paquete estará entonces listo para flejado y desmontaje.

Paso 6: cambio y repetición

Cambiar de producto es sencillo: el operador selecciona el nuevo perfil en la HMI. La máquina se autoajusta o guía al operador a través del cambio. Luego se repite la producción para el nuevo lote.

Más que una máquina, la máquina dos en uno Light Steel Keel Machine es una actualización estratégica: flexibilidad incomparable, importante Reducción de costos y alta calidad garantizada. Al automatizar la producción de pernos y orugas, permite a los fabricantes cumplir demanda global de manera rentable, lo que la convierte en la tecnología definitiva para la fabricación eficiente de estructuras de acero livianas.
