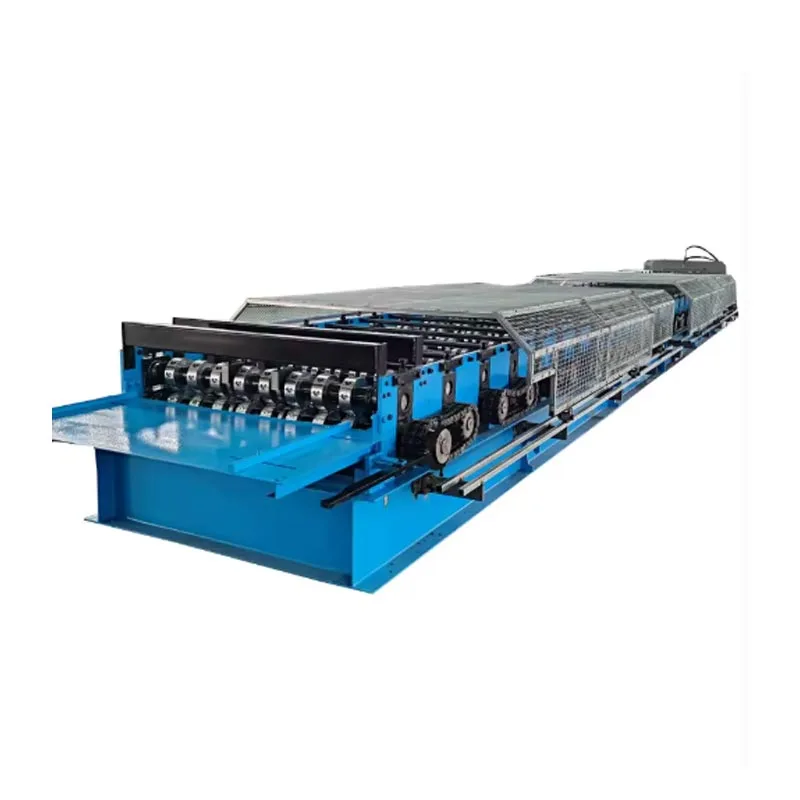

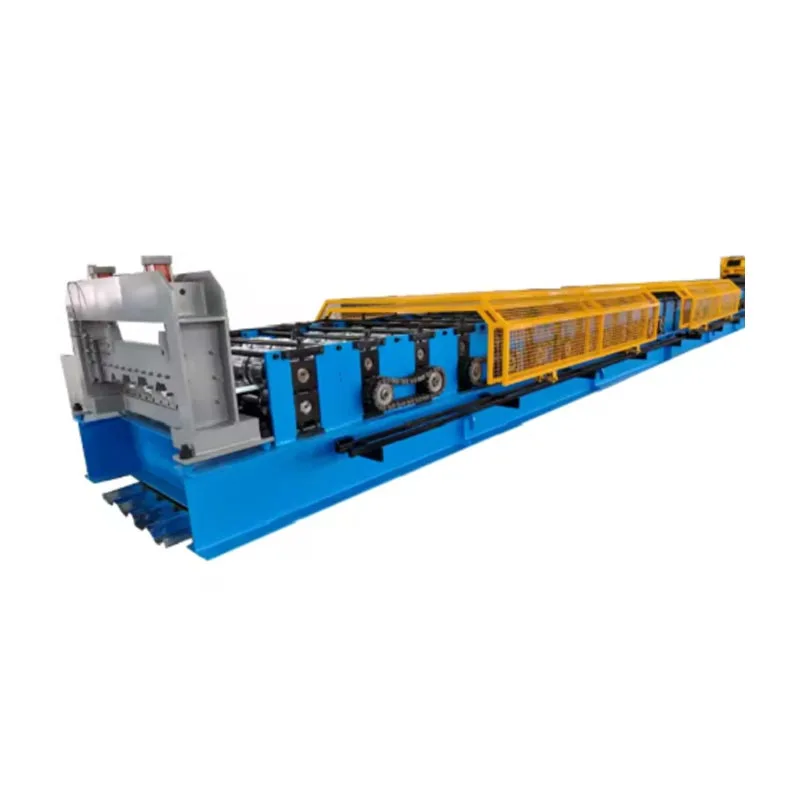

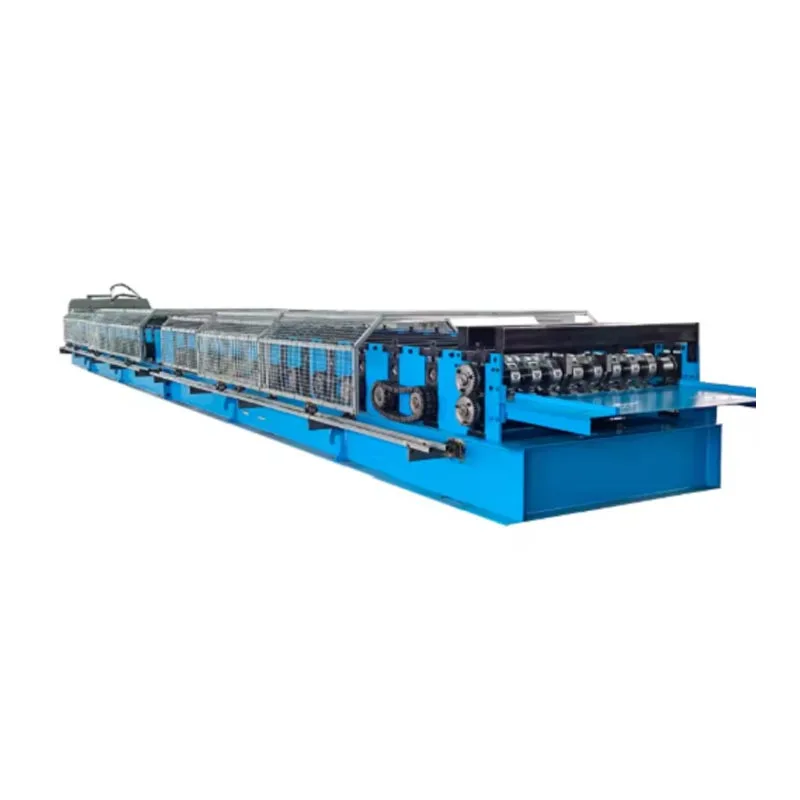

Máquina formadora de rollos de piso de cubierta 720

La máquina perfiladora de pisos de terraza 720 toma bobinas de acero en bruto y les da forma de paneles de terraza de alta resistencia. esto sucede en una operación continua y perfecta. En esencia, esta máquina es una potencia de la fabricación moderna. eso Combina una eficiencia superior con ingeniería de precisión y durabilidad robusta. Cumple con las estrictas demandas del mundo. industria de la construcción. El proceso automatizado de perfilado garantiza una calidad constante y una precisión superior.tan alto La eficiencia hace que la máquina sea un activo indispensable para cualquier fabricante de plataformas.

Componentes principales y flujo de trabajo

1. Liquidación y desenrollado

El sistema comienza con un desenrollador motorizado de alta resistencia. Sostiene la bobina de acero en bruto. El espesor de la bobina normalmente varía de 0,8 mm a 1,5 mm. El ancho puede ser de hasta 1250 mm. El desbobinador dispone de un sistema de expansión de mandril y de freno. mecanismo. Este sistema realiza tres funciones críticas: controla la velocidad de desenrollado, evita enredos en el material y garantiza una alimentación uniforme y uniforme.

2. Unidad de Alimentación y Nivelación

La tira de acero de la bobina puede estar ligeramente curvada o arrugada. Esto se llama "juego de bobinas". Esta es la tarea del unidad de nivelación. Realiza esta tarea crítica con rodillos de precisión que aplanan el acero, eliminando todas las tensiones. e imperfecciones. Un material perfectamente plano es crucial para la precisión y apariencia del perfil final.

3. Estación de prepunzonado/entallado (opcional pero común)

Antes del conformado principal, la banda de acero plana puede pasar a través de una estación de punzonado. Es hidráulico o servoaccionado. Esta estación agrega relieves, agujeros de servicio o muescas de alineación. El punzonado servocontrolado ofrece más Flexibilidad y precisión para patrones complejos.

4. El corazón: estación de perfilado

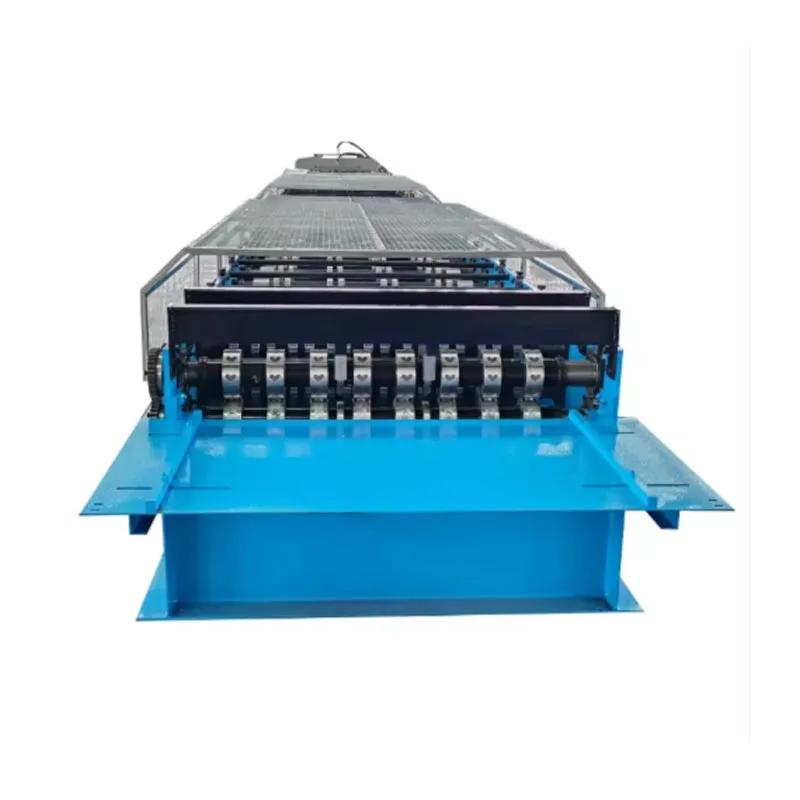

Este es el núcleo de la máquina perfiladora de pisos de plataforma 720, que consta de una serie de soportes (generalmente de 18 a 22 o más).Cada soporte tiene un par de rodillos de acero endurecido. Cada juego de rodillos dobla un poco más la tira de acero. ellos Dale forma gradualmente hasta obtener el perfil final de plataforma 720. Los soportes están montados sobre un marco resistente y reforzado para mantener alineación.

5. Sistema de corte a medida

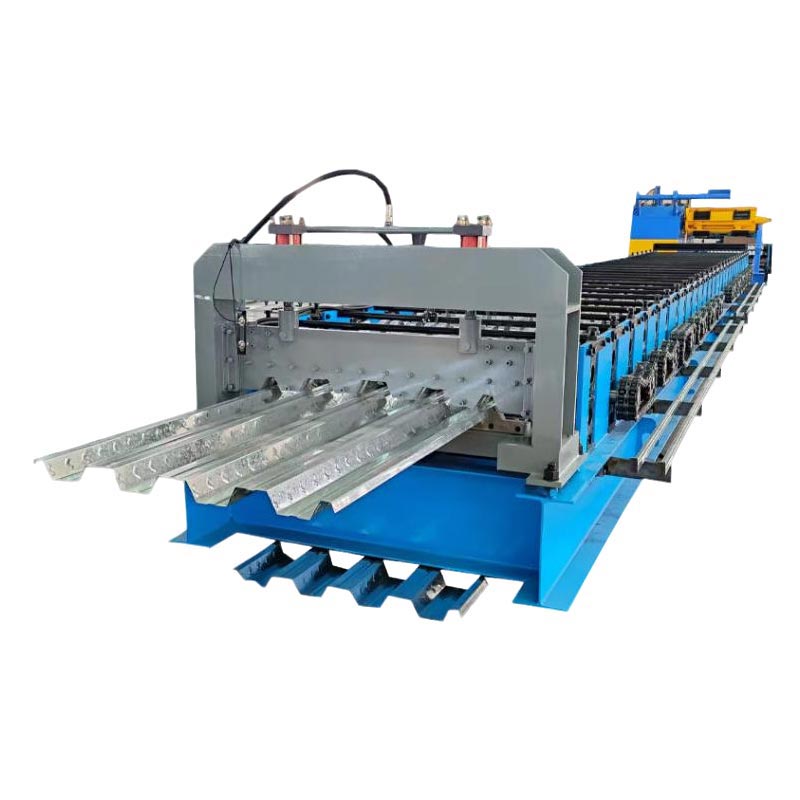

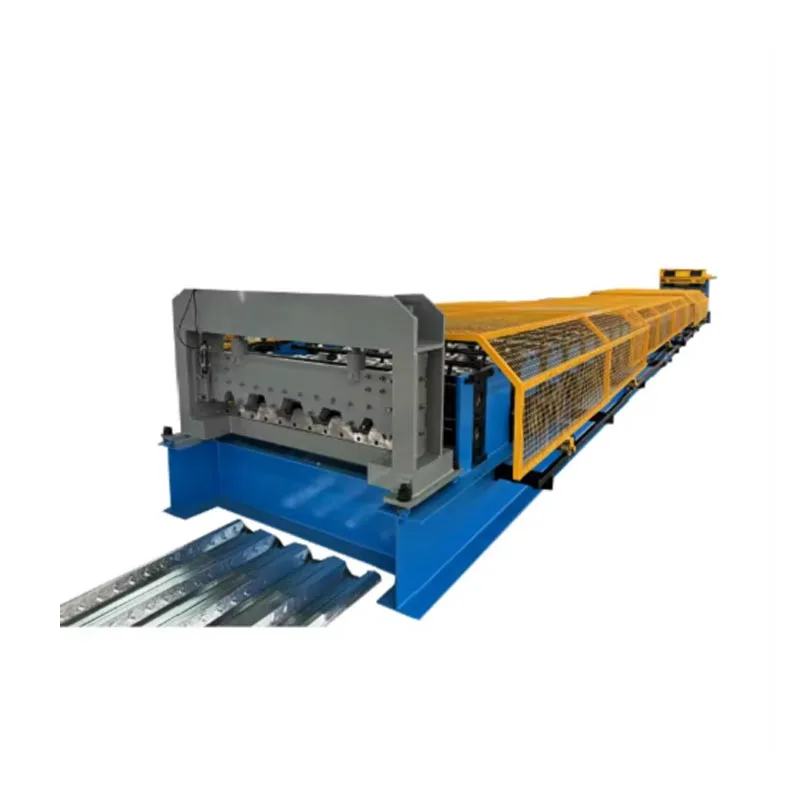

Una vez que el acero está completamente formado, pasa a la unidad de corte. Un codificador de precisión rastrea su longitud. cuando el Cuando se alcanza la longitud preestablecida, una cizalla hidráulica o una sierra voladora realizan un corte limpio. Esto sucede sin detener el máquina. La tecnología de "corte volador" es clave para una alta productividad.

6. Transportador de salida y estación de apilamiento

Los paneles de terraza terminados se retiran. A continuación, un sistema de apilado automático apila los paneles en paquetes de forma ordenada. Los paquetes están listos para flejar y enviar.

7. Sistema de control

Un controlador lógico programable (PLC) central ejecuta toda la operación desde una pantalla táctil (HMI) fácil de usar. Los operadores pueden ingresar parámetros como la longitud y la cantidad del panel. El PLC supervisa el proceso, proporciona diagnóstico, y proporciona datos de producción.

Escenarios de aplicación

Los perfiles de plataforma 720 de esta máquina perfiladora de piso de plataforma 720 se utilizan en sistemas de piso compuesto. clave las aplicaciones incluyen:

Edificios comerciales de gran altura: las torres de oficinas, los hoteles y los desarrollos de uso mixto se benefician de la velocidad de la plataforma 720. instalación y uso reducido de concreto.

Instalaciones Industriales: Almacenes, plantas de fabricación y centros logísticos. La capacidad de largo alcance de la plataforma y de alta resistencia son ideales para espacios grandes y abiertos.

Proyectos Institucionales: Universidades, hospitales y estadios deportivos. Estos lugares requieren materiales robustos y resistentes al fuego. sistemas de piso.

Edificios de apartamentos de varios pisos: como plataforma preparada para pisos de concreto, acelera significativamente la cronograma general de construcción.

Parámetros técnicos

Ventajas clave

Alta eficiencia y productividad

Olvídese del trabajo manual y de las máquinas más lentas. Nuestro sistema automatizado produce tarimas sin parar a más de 20 metros por minuto. Esta enorme ventaja de velocidad le permite gestionar fácilmente contratos a gran escala y entregarlos antes de lo previsto. horario.

Precisión y consistencia excepcionales

El proceso de perfilado de varias etapas utiliza rodillos mecanizados con precisión y un marco rígido. Esto asegura que cada metro de La plataforma tiene las mismas dimensiones y forma. El resultado es que no hay problemas de instalación en el sitio y se garantiza la estabilidad estructural. rendimiento.

Durabilidad robusta y bajo mantenimiento

Las piezas críticas, como rodillos formadores, ejes y engranajes, están fabricadas con aceros aleados de alta calidad. ellos también son Tratado térmicamente para una dureza extrema y resistencia al desgaste. Esto le da a la máquina una larga vida operativa con muy Poco tiempo de inactividad para mantenimiento.

Notable flexibilidad operativa

La máquina se puede adaptar fácilmente. Los juegos de rodillos de cambio rápido (opcionales) y los ajustes simples de HMI le permiten producir diferentes perfiles de cubierta. Puede cambiar fácilmente entre series como 50 o 60. Esta flexibilidad proporciona un alto retorno de la inversión.

Automatización fácil de usar

Un sistema de control PLC simplifica la operación. Requiere muy poco trabajo manual. Los operadores pueden almacenar recetas para diferentes productos. El sistema también proporciona guías de resolución de problemas y monitoreo en tiempo real. Esto reduce la habilidad necesario para hacer funcionar la máquina.

Calidad superior del producto terminado

Una unidad de nivelación garantiza que la superficie de la plataforma sea plana e impecable. El sistema de corte volador crea bordes limpios y cuadrados. sin rebabas. Esto hace que el manejo y la instalación sean más seguros. El producto final tiene un aspecto profesional y de alta calidad.

Detalles del producto

A. Diseño y fabricación de rodillos

Como corazón de la máquina perfiladora de pisos de terraza 720, nuestros rodillos son perfiles complejos mecanizados por CNC. Su La creación comienza con un diseño digital CAD/CAM que mapea todo el proceso de formado. Este modelo es luego traducido por Equipos CNC en perfiles perfectamente cortados.

Los rodillos están hechos de palanquillas de acero con cojinete GCr15. Se les da forma mediante tornos CNC de alta precisión y fresado. máquinas. A continuación, se someten a un tratamiento térmico: enfriamiento y revenido. Este proceso les da un núcleo duro y una base dura. superficie, logrando HRC 58–62.

Cada rodillo está rectificado con precisión y luego pulido hasta obtener un acabado de espejo impecable. Este último paso minimiza la fricción, reduce el consumo de energía y protege el revestimiento del acero contra rayones.

B. Marco estructural y alineación

La base de la máquina perfiladora de piso de plataforma 720 es un marco resistente construido con placas de acero de 25 mm y vigas en H. Esta estructura se suelda profesionalmente y luego se alivia la tensión para evitar deformaciones futuras. Todas las estaciones de formación están montados sobre guías mecanizadas con precisión, lo que garantiza una perfecta alineación de los rodillos. Este diseño robusto tanto Absorbe las altas fuerzas del conformado de acero grueso y mantiene la precisión geométrica durante millones de ciclos.

C. Precisión del sistema de corte

El sistema de corte volador está altamente sincronizado. Un codificador giratorio se bloquea en la plataforma móvil. Envía velocidad en tiempo real datos al PLC. Una cizalla hidráulica o una servosierra está montada sobre un carro. El carro acelera para igualar la exactamente la velocidad de la plataforma. Luego hace el corte, desacelera y vuelve a la salida. Esto sucede en una fracción de segundo. Las hojas están hechas de acero para herramientas endurecido. Ofrecen un borde limpio y cortado que no necesita más trabajo.

D. Material y revestimiento

Todos los componentes críticos utilizan materiales de alta calidad. Esto incluye ejes, engranajes y ruedas dentadas. todos son tratados para mayor durabilidad. El exterior de la máquina está arenado y recubierto con pintura industrial. Esto proporciona una excelente oxidación. prevención y acabado profesional para uso en taller.

E. Seguridad y Ergonomía

La seguridad del operador es una prioridad absoluta. La máquina tiene protecciones alrededor de todas las piezas móviles. Se colocan botones de parada de emergencia. en múltiples puntos. También se incluyen enclavamientos de seguridad eléctricos. Un panel de control centralizado permite al operador ejecute todo el proceso desde una ubicación segura.

En conclusión, la máquina perfiladora de pisos de terraza 720 es más que una simple máquina. Esta máquina incorpora tecnología avanzada Fabricación para el sector de la construcción. Ofrece calidad de primer nivel, alta eficiencia y confiabilidad inquebrantable. Esto permite a los fabricantes construir el marco de una infraestructura moderna con total confianza y precisión.
