Máquina perfiladora de pedales de acero de ingeniería

¿Cuáles son los usos específicos de este dispositivo?

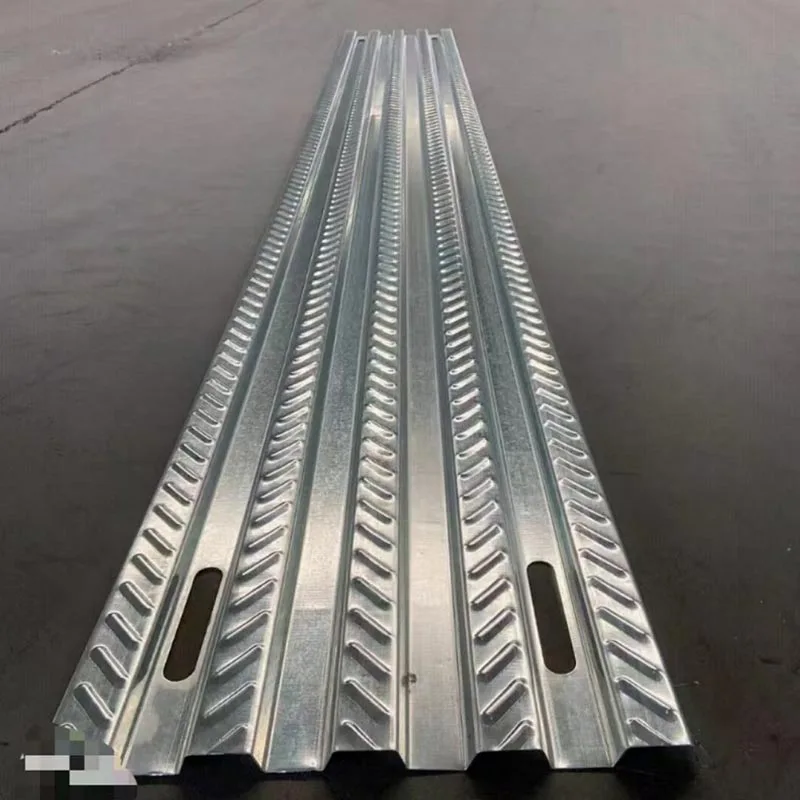

Esta máquina perfiladora de pedales de acero de ingeniería fabrica esteras de acero. Son fuertes y tienen un patrón en forma de cuadrícula. Proporcionan una excelente resistencia al deslizamiento. Se utilizan principalmente para andamios permanentes, plataformas de trabajo y escaleras. pisadas en entornos industriales.

La máquina fabrica sofisticados perfiles compuestos para tarimas de suelo. Estos Los perfiles son para edificios de varios pisos. Los tableros están diseñados para actuar de forma compuesta con el hormigón. Esto crea Sistemas de techo y piso resistentes, livianos y eficientes. Se utilizan en edificios de gran altura, comerciales. complejos e instalaciones industriales.

Juntas, estas máquinas son indispensables para muchas empresas. Empresas constructoras, fabricantes de perfiles de acero, y las plantas de prefabricación los utilizan. Ayudan a mejorar la productividad y garantizar una calidad constante. También permiten empresas para satisfacer la creciente demanda de soluciones de construcción eficientes.

¿Cómo funcionan las máquinas?

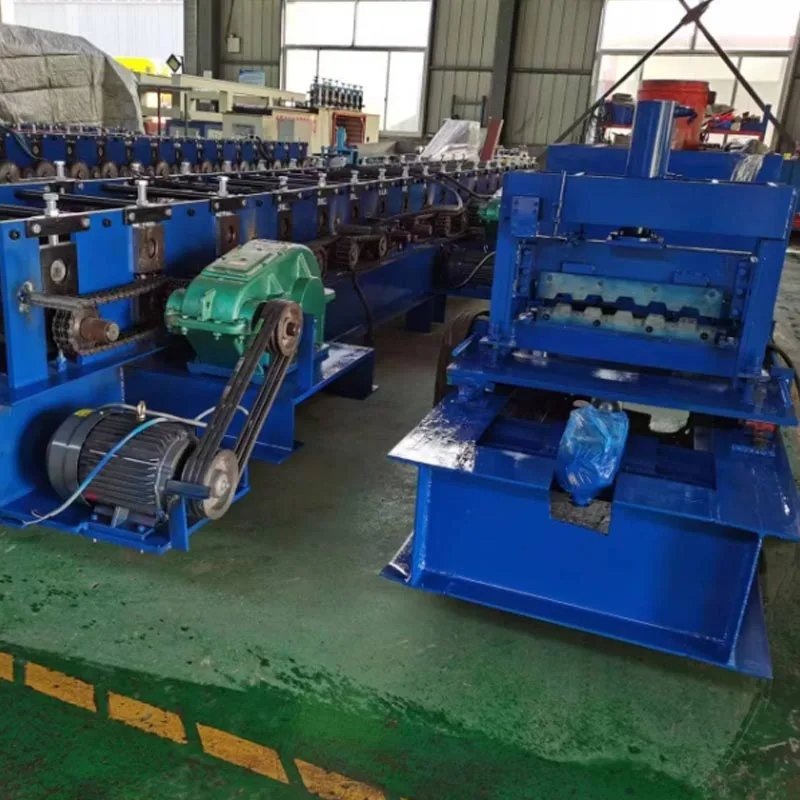

Estas máquinas perfiladoras de pedales de acero de ingeniería funcionan según un principio preciso y eficiente. El acero enrollado es alimentado a la máquina desde un desbobinador. Este acero suele estar pregalvanizado, galvalume o laminado en frío. el Luego, el material pasa a través de una serie de estaciones de rodillos. Cada estación dobla incrementalmente la tira de acero plana. el El proceso forma una sección transversal compleja sin eliminar ningún material. Este método es muy superior al frenado con prensa. Ofrece mayor velocidad y consistencia.

Componentes principales y sus funciones

Sistema de desenrollado y alimentación: un desenrollador de alta resistencia sostiene la bobina de acero grande. A menudo utiliza un sistema hidráulico o mandril eléctrico. Esto hace que cargar bobinas nuevas sea fácil y eficiente. Luego, una guía de alimentación dirige la tira de acero hacia la máquina. Garantiza que la tira entre en la sección de formación perfectamente recta y centrada.

Sistema de preperforación/entallado (opcional pero común): muchos perfiles de plataformas de piso requieren enclavamiento mecánico o soldadura de pernos por corte. Para ello se utiliza una unidad de punzonado servo de alta velocidad integrada. Perfora la banda de acero. con precisión milimétrica antes de formar. Este es un sello distintivo de las máquinas de alta gama.

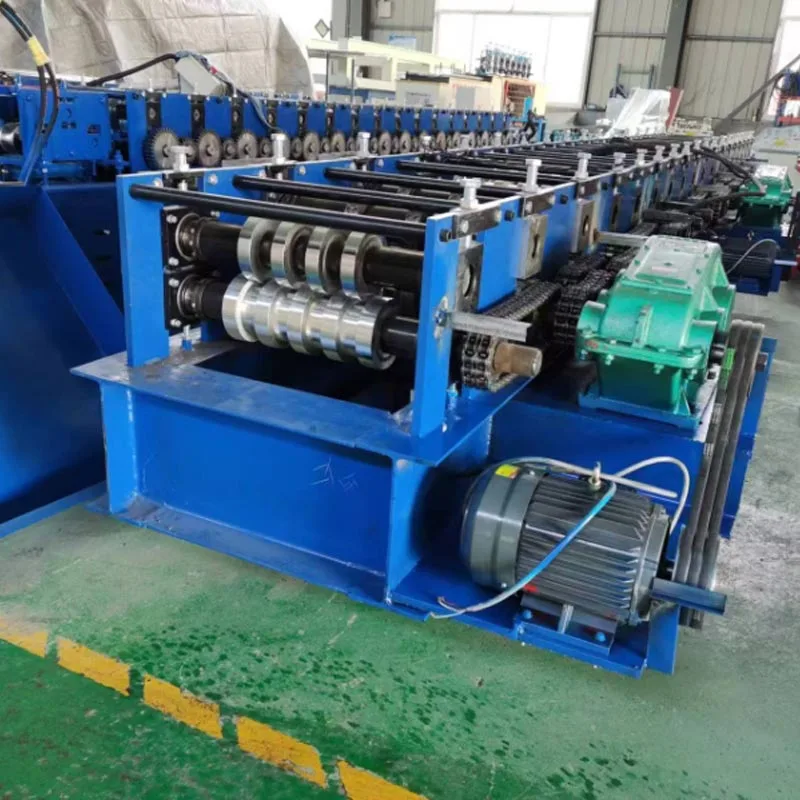

Estación de perfilado: Es el corazón de la máquina. Utiliza múltiples pares de rodillos de acero endurecido. estos rollos están montados sobre ejes robustos. Están sostenidos por rodamientos de alta precisión.

Cada estación da forma un poco más al metal. Este proceso es progresivo. Continúa hasta que el perfil final es formado. El número de estaciones necesarias puede variar. Depende completamente de qué tan complejo sea el perfil.

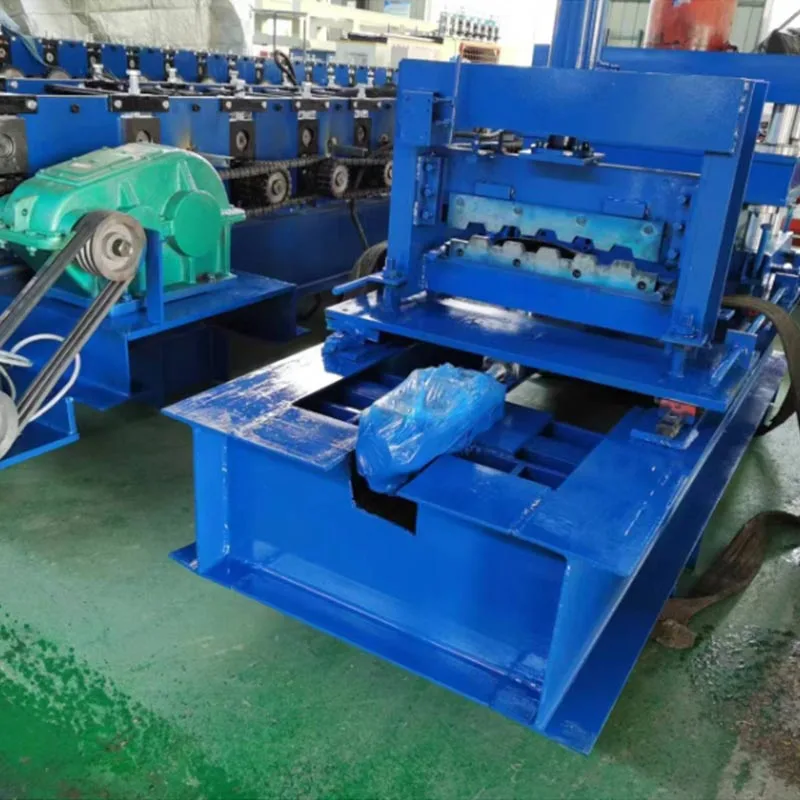

Sistema de corte: Después del conformado, el perfil continuo se corta a medida. Las máquinas de alta gama utilizan un vuelo sincronizado. sistema de corte. Este sistema suele ser hidráulico o servoeléctrico. Se mueve con el perfil durante el corte. esto Garantiza un corte limpio, sin rebabas y cuadrado. No es necesario detener la línea de producción.

Sistema de control y HMI: un controlador lógico programable (PLC) de última generación actúa como el cerebro de la máquina. Los operadores lo controlan a través de una sencilla interfaz de pantalla táctil (HMI). Pueden ingresar fácilmente configuraciones de producción, como longitud y cantidad. El sistema también almacena recetas para diferentes perfiles. Monitorea constantemente todo proceso para lograr coherencia.

Transportador de salida y sistema de apilamiento: los perfiles terminados se transportan fuera del área de corte. ellos son entonces apilados automáticamente en paquetes ordenados. Estos paquetes están listos para flejar y enviar.

Escenarios de aplicación

La máquina perfiladora de pedales de acero de ingeniería se utiliza en:

Construcción Industrial: Su uso principal es para estructuras permanentes en la construcción industrial. Estas incluyen andamios, plataformas de trabajo y pasarelas. Encontrará estas aplicaciones en instalaciones como fábricas, energía plantas y refinerías.

Proyectos de Infraestructura: Para peldaños de escaleras y plataformas de mantenimiento. Utilizado en puentes, túneles y gran público. instalaciones.

Construcción naval: Como pisos y plataformas antideslizantes dentro de barcos y plataformas petrolíferas marinas.

Los perfiles para plataformas de piso de alta gama se utilizan en:

Edificios de gran altura: Sirven como cubiertas de piso compuestas en rascacielos y edificios de oficinas. Crean un Plataforma de formación rápida para soportar vertidos de hormigón.

Complejos Comerciales: En centros comerciales, hospitales y aeropuertos. Ideal para planos de planta grandes y abiertos que requieren rapidez construcción.

Naves Industriales y Centros Logísticos: Este producto es ideal para naves industriales y logística. centros. Se utiliza para la construcción de entrepisos de gran luz y sistemas de tejados robustos. Esto proporciona una amplia, espacios libres de columnas y protección superior duradera.

Aparcamientos de varios pisos: como un sistema de terrazas duradero y de construcción rápida.

Parámetros técnicos (rango típico)

Ventajas clave

1. Alta eficiencia y producción rápida

El proceso de perfilado es continuo y mucho más rápido que los métodos tradicionales. Esta velocidad aporta beneficios clave: mayor producción, plazos de entrega más cortos y un mejor retorno de la inversión.

2. Consistencia y precisión superiores

Cada perfil producido es idéntico. Cumple tolerancias precisas. Esto elimina el error humano, garantiza un ajuste perfecto en sitio y reduce el desperdicio y el retrabajo.

3. Excelente resistencia y rendimiento

El proceso de conformado en frío endurece el acero en cada curvatura. Esto aumenta la rigidez y la capacidad de carga del perfil. sin añadir peso. Las máquinas de alta gama ofrecen una función de estampado. Crea una superficie texturizada en los perfiles, dando como resultado una acción compuesta mejorada con el hormigón.

4. Gran versatilidad y flexibilidad

Las máquinas modernas permiten cambios y ajustes rápidos de rollo. Esto permite que una sola línea de producción produzca un Amplia gama de perfiles y tamaños con muy poco tiempo de inactividad.

5. Menores costos laborales y operativos

Nuestro modelo operativo automatizado está diseñado para una dotación de personal mínima. Un solo operador recorre toda la línea, consiguiendo importantes ahorros de costes junto con una mayor seguridad.

6. Una solución integrada "todo en uno"

Estas máquinas combinan punzonado, estampado y conformado en una línea sincronizada. Esto elimina la necesidad de pasos de procesamiento y simplifica todo el flujo de trabajo.

6. Detalles en profundidad

Rodillos formadores diseñados con precisión

Los rodillos formadores son el corazón de la máquina. Fabricados con acero de aleación de alta calidad como Cr12 o 42CrMo, se someten a un tratamiento térmico antes de ser rectificados con precisión y pulidos hasta obtener un acabado de espejo. Este riguroso proceso garantiza una larga vida útil, un desgaste mínimo y una superficie impecable en el producto final.

Control avanzado y automatización

Un sistema PLC actúa como centro neurálgico. Integra todas las funciones de la máquina:

Sincronización: Orquesta un funcionamiento preciso y simultáneo del desenrollador, accionamiento de conformado y corte. sistema.

Gestión de recetas: este sistema almacena configuraciones para cientos de perfiles. Simplifica configuraciones complejas, permitiendo Los operadores pueden cambiar de trabajo con un solo botón.

Monitoreo de diagnóstico: verifica constantemente las cargas del motor, la presión del aceite y la temperatura. Proporciona alertas y ayuda. prevenir daños.

Seguimiento de producción: registra datos como medidores de producción, recuentos de piezas e informes de eficiencia.

Estructura robusta de la máquina

Para producir perfiles rectos y precisos de manera consistente, el diseño debe minimizar la vibración y la deflexión. esto es Esto se logra mediante una base y soportes construidos con placas de acero de alta resistencia fuertemente soldadas, una base no negociable que Proporciona la rigidez necesaria para manejar fuerzas elevadas y mantener una alineación perfecta del rollo durante años.

Personalización y escalabilidad

Estas máquinas perfiladoras de pedales de acero de ingeniería se pueden adaptar a necesidades específicas. Esta plataforma flexible es Modular por diseño. Usted determina su configuración seleccionando módulos clave: estaciones de conformado, potencia de punzonado, sistemas de apilamiento e integraciones auxiliares.

Durabilidad y fácil mantenimiento

Diseñadas para un funcionamiento confiable las 24 horas del día, los 7 días de la semana, estas máquinas están diseñadas para resistir. Su longevidad está asegurada por equipos de primer nivel. Componentes internacionales y un sistema de lubricación automática centralizada, que trabajan en conjunto para minimizar el desgaste y reducir el tiempo de inactividad por mantenimiento.
